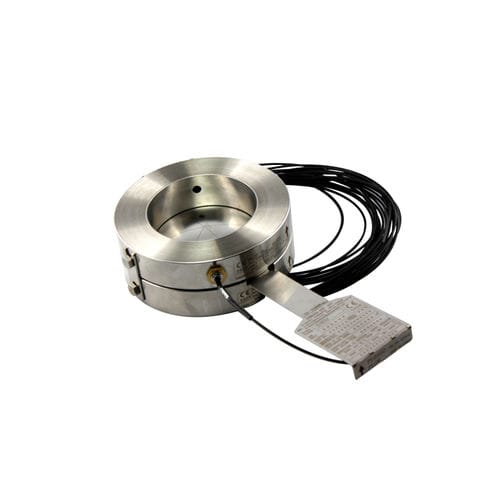

Indicateur d'alarme pour disque de rupture OFI series

Les indicateurs de rupture optiques de type Donadon OFI 04 et OFI 07 sont des instruments simples et efficaces pour relever l’effective fracture des disques de rupture. Les embouts des fibres optiques sont opportunément installés sur le porte-disque et reliés à un amplificateur. Lorsque le disque est rompu, il interrompt le passage du rayon entre les deux fibres optiques et envoie un signal au système de sécurité de l'installation. Si l'amplificateur se trouve dans une zone classée ATEX 1,21, 2, 22 , il doit être installé à l'intérieur d'un boîtier certifié Ex d. Il n'y a pas d'appareils électriques ou en mouvement en contact avec l'appareil à contrôler et donc l'indicateur OFI ne représente pas une source de déclenchement. Les indicateurs OFI 04 et OFI 07 ne sont pas endommagés à l'ouverture du disque et peuvent donc être réutilisés à l'infini ; il est toutefois conseillé de nettoyer les petits verres de protection. Les indicateurs OFI 04 et OFI 07 signalent l'ouverture du disque en cas d'intervention d'entretien et de substitution nécessaires. La zone où il peut être installé dépend du type de barrière: barrière Ex ia --> zones 0; 20; 1; 21; 2; 22 barrière Ex ib --> zones 1; 21; 2; 22 Alimentation de l'amplificateur - 12-24 VDC Consommation de l'amplificateur - 45 mA max Température d'utilisation - De -10°C à +60°C Temps de réponse - 1 msec Degré de protection - IP64 Matériau de l'amplificateur - ABS
