Disque de rupture à siège plat G-GA

en graphite

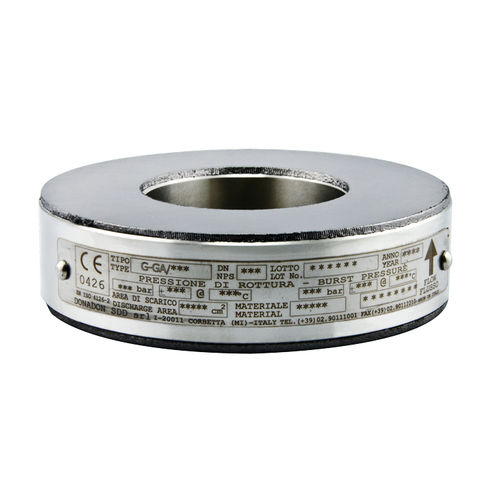

Le disque de rupture DonadonSDD type GA est un disque en graphite, monté sur une bague en acier inoxydable et pouvant être directement inséré entre les brides. Ce disque est très versatile puisqu'il unit, à la résistance mécanique d'un porte-disque en acier, les caractéristiques des disques en graphite (résistance aux fluides agressifs et faible sensibilité de la pression de rupture aux écarts de température). Le matériau utilisé pour le disque est composé de graphite très pur. L'ouverture de ce disque est immédiate et totale, mais avec fragmentation. Le support pour le vide est prévu pour des pressions de rupture inférieures à 1,7 barg ; pour des calibrages supérieurs, le disque est auto-supportant. Tolérance - de +/- 10 % à +/- 20% Température de fonctionnement - de -60 °C jusqu'à 300 °C Marge opérationnelle - jusqu'à 75% Support pour le vide - Non Disponible Fragmentation - Oui Utilisation sous valve - Non Résistance à la corrosion - Excellente - il peut être protégé par une membrane en PTFE Revêtements - Non Récipient - Inclus, montage direct entre les brides Joints - Disponibles en graphite Capteur de rupture - Électrique Certification PED [CE STAMP] - Disponible
