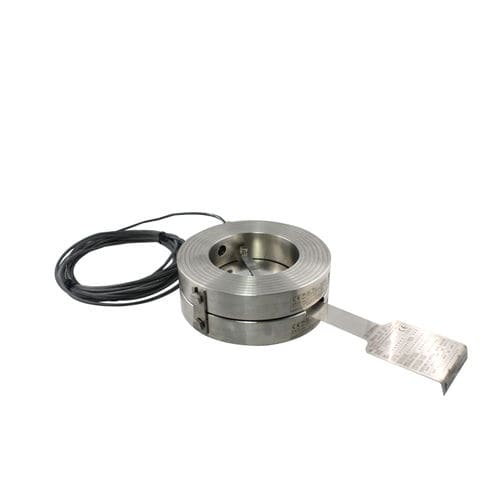

L’indicateur de rupture magnétique type Donadon NAM 03/HT est conseillé pour l'utilisation avec nos disques de rupture.
L'indicateur NAM 03/HT est composé de :
un capteur de proximité magnétique qui s'installe dans un logement fileté prévu sur le porte-disque coté aval du disque de rupture, et qui en signale l'ouverture.
un actionneur doté d'un aimant permanent fourni avec le disque
Quand le disque s'ouvre, l'aimant est déplacé et le capteur est activé. Les disques de rechange sont fournis avec un actionneur neuf.
Le capteur NAM 03/HT à sécurité intrinsèque est certifié
ATEX II 2GD Ex mb II T4/T6
Ex tD A21 IP67 T135°C/T85°C
ATEX II 1GD Ex ia IIB T3/T6
Ex iaD 20 T200°C/T85°C
Il peut ainsi être utilisé dans des milieux où l’atmosphère potentiellement explosive est constante (zones classées 0, 20 et 1, 21 et 2, 22 selon la Directive Européenne 2014/34/UE (ATEX)).
NAM 03/HT est normalement fourni avec un câble bipolaire de 2 mètres. Les câbles de l'indicateur d'alarme sont raccordés au système de sécurité de l'installation au moyen d'une barrière adaptée
barrière Ex ia --> zones 0; 20 ; 1; 21; 2; 22
barrière Ex ib --> zones 1; 21; 2; 22
Température de stockage - De -40°C à +200°C conformément à la certification ATEX
Matériau en contact avec le fluide de processus - Ceux du disque et du porte-disque
Tension maximale commutable - 60 VDC
Courant maximal commutable - 0,4 A
Câble - 2 x 0,2 mm2,ø 3,4 mm, 200°C, Classe C2
Degré de protection - IP 67
