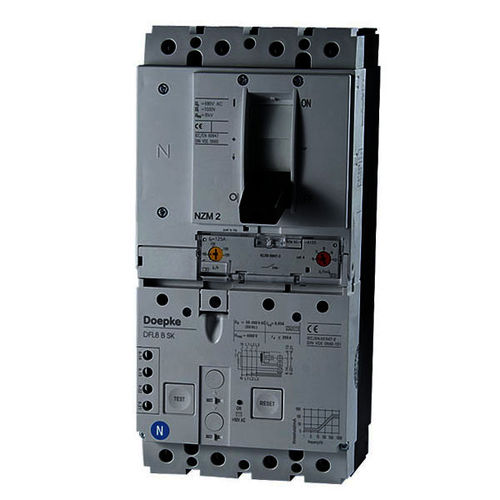

Disjoncteur magnéto-thermique DFL 8 160-4/0,03-B SK

4 pôlesà courant résiduelautomatique

CBRs (disjoncteurs avec la protection courante résiduelle intégrale) sont des disjoncteurs avec un voyage magnétique et thermique de surintensité et un voyage courant résiduel. Le disjoncteur avec le voyage courant résiduel est utilisé pour la protection de surintensité de l'équipement, des câbles et des lignes selon le VDE DIN 0100-430 et pour la protection contre le choc électrique par le commutateur-au loin automatique de l'alimentation d'énergie selon le VDE DIN 0100-410. Cette série contient les dispositifs compacts pour les courants évalués jusqu'à 250 A avec le commutateur et les bornes auxiliaires intégrés pour de grandes sections transversales de câble. Les dispositifs sont de préférence montés sur un plat de support. Les commutateurs sensibles d'AC/DC avec la caractéristique courante résiduelle B détectent les courants résiduels doux de C.C aussi bien que tout autre type courants résiduels de B dans une gamme de fréquence jusqu'à 100 kilohertz. L'unité d'évaluation intégrée à cette fin a exigé une tension d'opération prise de l'alimentation réseau. L'alimentation d'énergie correcte est assurée quand une tension minimum de 50 V existe entre juste deux chemins courants quelconques. Le type détection courante résiduelle d'A (C.A. et courants résiduels de palpitation de C.C) est complètement indépendant des forces tension et assure également la protection même lorsque juste un conducteur actif a la tension à la terre et un défaut de terre se produit. Pour des commutateurs avec la courbe caractéristique SK, la réponse en fr3quence du courant de déclenchement est conçue de sorte que des courants résiduels avec des fréquences, comme dans la gamme de fréquence du signal d'horloge pour des convertisseurs de fréquence, par opposition à la fréquence évaluée soient détectés avec la sensibilité sensiblement réduite
