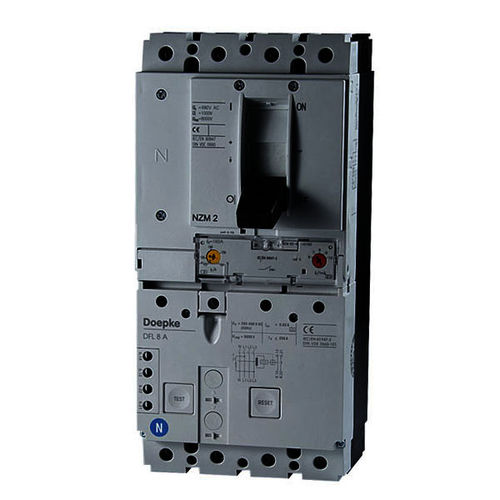

Disjoncteur thermique DFL 8 100-4/0,03-A

4 pôlesà courant résiduelautomatique

Les CBR (disjoncteurs avec protection de courant résiduel intégrée) sont des disjoncteurs avec déclenchement magnétique et thermique à maximum de courant et déclenchement à courant résiduel. Le disjoncteur avec déclenchement à courant résiduel est utilisé pour la protection contre les surintensités des appareils, câbles et lignes selon DIN VDE 0100-430 et pour la protection contre les chocs électriques par coupure automatique de l'alimentation électrique selon DIN VDE 0100-410. Cette série comprend des appareils compacts pour des courants nominaux jusqu'à 250 A avec interrupteur auxiliaire intégré et des bornes pour de grandes sections de câble. Les appareils sont de préférence montés sur une plaque de montage. Les interrupteurs avec caractéristique de courant résiduel A sont indépendants de la tension secteur et permettent la détection de courants AC sinusoïdaux et de courants DC résiduels pulsés. Les interrupteurs de cette variante ont un courant de réponse résiduel fixe de 30 mA pour la protection des personnes. Ils assurent donc une protection contre les pannes et les incendies ainsi qu'une protection supplémentaire (protection des personnes, protection en cas de contact direct). Les appareils en exécution standard sont destinés à la surveillance de circuits avec une tension nominale de 230 V ou 400 V et une fréquence nominale de 50 Hz ou 60 Hz.
