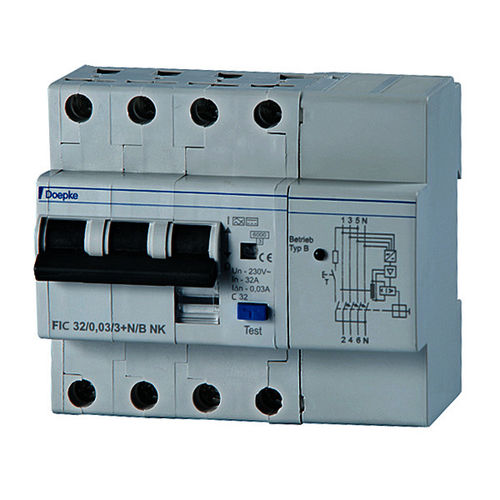

Dispositif différentiel à courant résiduel de surintensité FIC 32/0,30/3+N-B NK

modulaireà boîtier moulé

Les disjoncteurs actionnés courants résiduels avec la protection intégrale de surintensité (RCBO) sont les disjoncteurs miniatures avec des voyages courants résiduels pour les systèmes protecteurs en cas d'un court-circuit et d'une surcharge selon les conditions de la partie 430 de VDE 0100, et pour les personnes protectrices, les animaux de ferme et les articles matériels en cas des courants de fuite de la terre selon la partie 410 de VDE 0100. Le déclenchement de surcharge se produit aux courants dans la gamme de surcharge par lent-soufflent, voyage bimétallique sensible à la chaleur et aux courants de court-circuit par un voyage instantané électromagnétique. RCBOs avec la caractéristique courante résiduelle B détectent les courants résiduels doux de C.C aussi bien que tout autre type courants résiduels de B selon le CEI 60755. L'unité d'évaluation intégrée à cette fin a exigé une tension d'opération prise de l'alimentation réseau. L'alimentation d'énergie correcte à l'unité d'évaluation est assurée quand la tension entre les conducteurs de forces est ? Le type courants résiduels de 50 V. d'A sont détectés indépendamment de la tension de forces. En outre, ces RCBOs détectent complètement les courants résiduels de toutes les fréquences jusqu'à 100 kilohertz. Avec le grand choix de fréquence pour la détection courante résiduelle, ces dispositifs plus que répondent aux exigences pour les normes de conception applicables pour le type B ou les disjoncteurs courants résiduels de B+. Pour des commutateurs avec la courbe caractéristique NK, la réponse en fr3quence courante de déclenchement fonctionne au-dessous des seuils de tolérance humains pour des courants de choc avec différentes fréquences. Pour des commutateurs avec un courant résiduel évalué de 30 mA, la sûreté personnelle étendue est réalisée même avec les courants résiduels au-dessus de la fréquence évaluée
