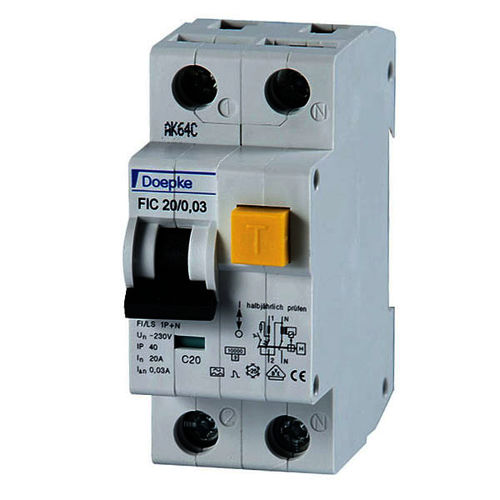

Dispositif différentiel à courant résiduel de surintensité FIC 10/0,03/1+N-A

modulaireà boîtier moulé

Les disjoncteurs actionnés courants résiduels avec la protection intégrale de surintensité (RCBO) sont les disjoncteurs miniatures avec des voyages courants résiduels pour les systèmes protecteurs en cas d'un court-circuit et d'une surcharge selon les conditions de la partie 430 de VDE 0100, et pour les personnes protectrices, les animaux de ferme et les articles matériels en cas des courants de fuite de la terre selon la partie 410 de VDE 0100. Le déclenchement de surcharge se produit aux courants dans la gamme de surcharge par lent-soufflent, voyage bimétallique sensible à la chaleur et aux courants de court-circuit par un voyage instantané électromagnétique. RCBOs avec la caractéristique résiduelle A de courant sont indépendant de la tension de forces et permettent la détection des courants sinusoïdaux à C.A. et des courants de palpitation de résiduel de C.C. RCBOs avec se déclencher C caractéristique sont principalement approprié aux circuits de puissance avec les courants élevés d'allumage ou de pointe, car leur valeur de voyage de court-circuit est cinq à dix fois le courant évalué. Des appareils standard sont prévus pour des circuits de surveillance avec une tension évaluée de 230 V resp. 400 V et une fréquence évaluée de 50 hertz, une certaine série 60 hertz. Le MENSONGE et les FIC de cette série sont distingués par une capacité évaluée élevée de commutation de ka 10. Ils sont disponibles en tant que variantes 1+N.
