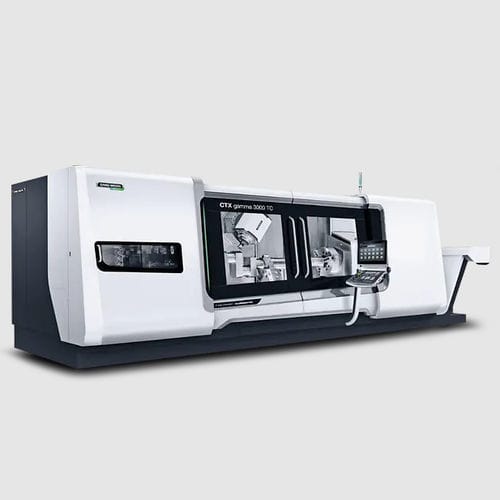

Centre de tournage-fraisage CNC CTX gamma 3000 TC
universel3 axesà broche

Centre de tournage-fraisage CNC - CTX gamma 3000 TC - DMG MORI - universel / 3 axes / à broche
Centre de tournage-fraisage CNC - CTX gamma 3000 TC - DMG MORI - universel / 3 axes / à broche
Centre de tournage-fraisage CNC - CTX gamma 3000 TC - DMG MORI - universel / 3 axes / à broche - image - 2
Centre de tournage-fraisage CNC - CTX gamma 3000 TC - DMG MORI - universel / 3 axes / à broche - image - 3
Centre de tournage-fraisage CNC - CTX gamma 3000 TC - DMG MORI - universel / 3 axes / à broche - image - 4
Centre de tournage-fraisage CNC - CTX gamma 3000 TC - DMG MORI - universel / 3 axes / à broche - image - 5
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
CNC
Type
universel
Nombre d'axes
3 axes
Structure
à broche
Autres caractéristiques
de haute précision, compact, haute performance, à productivité élevée, avec tourelle, pour la découpe
Diamètre

700 mm
(27,56 in)

Course X

800 mm
(31,5 in)

Course Y

420 mm
(16,54 in)

Course Z

3 050 mm
(120,08 in)

Puissance de la broche

36 kW
(48,95 hp)

Vitesse de rotation

12 000 rpm, 20 000 rpm
(75 398,224 rad.min-1, 125 663,706 rad.min-1)

Description

Longueur maximale de la pièce à usiner 3 000 mm Diamètre max. des barres 127 mm Entraînements de broche intégrés allant jusqu'à 4000 Nm sur la broche principale pour une puissance d'enlèvement de copeaux maximale Contre-broche facultative pour l'usinage complet sur 6 faces allant jusqu'à 2200 Nm Volume d'enlèvement de copeaux ISM 102 jusqu'à 1584 cm3/min (CK45) Axe C intégré (0,001°) Course Y ± 420 mm pour plus de flexibilité Changeur d'outil automatique. magasin à 36 disques en série, max. 180 stations dans le magasin à chaîne en option. Deuxième porte-outils facultatif pour un usinage Turn & Mill haute performance Tourelle VDI 40 4000 tr/min, 28 Nm et 10 kW ou tourelle VDI 40 Direct Drive de 10 000 tr/min, 34 Nm et 14,2 kW < 30 sec. Temps de préparation de l'outil et une précision de la répétabilité < 6 μm grâce à l'interface de changement rapide de précision TRIFIX en série Utilisation ultra facile de lunettes de tête de tourelle et de pointe de tourelle grâce au cycle de technologie (option) Précision Précision maximale et stabilité de la température Capteurs de position directs dans tous les axes de Magnescale Refroidissement des moteurs des axes X/Y/Z et moteurs de tourelle Entraînement linéaire exempt de maintenance dans l'axe* Z avec 5 ans de garantie
