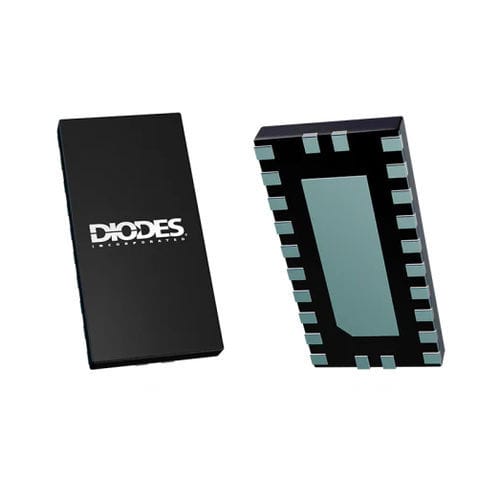

Amplificateur de signal PI2MEQX2503

de commutationpour générateur de signal

Le PI2MEQX2503 fournit deux voies et une horloge MIPI D-PHY ReDriver™ avec régénération de la signalisation D-PHY. Le dispositif est conforme à la norme MIPI D-PHY1.2 et peut être utilisé dans une application MIPI CSI-2 ou MIPI DSI à des débits allant jusqu'à 2,5 Gbps en D-PHY. Le dispositif compense les pertes liées aux circuits imprimés, aux connecteurs et aux câbles, ainsi que les pertes liées à la commutation, afin de fournir des performances électriques optimales entre une source CSI2/DSI et un puits. Les entrées des PI2MEQX2503 sont dotées d'égaliseurs configurables. L'oscillation de la tension de sortie du PI2MEQX2503 et le taux de front peuvent être ajustés en changeant l'état de la broche. Il est optimisé pour les applications mobiles, et contient un circuit de détection d'activité sur l'interface de liaison D-PHY qui peut passer à un mode de consommation plus faible lorsqu'il est dans les états ULPS et LP. Le PI2MEQX2503 supporte des températures industrielles de -40ºC à 85ºC. Caractéristique(s) Conforme à la spécification MIPI D-PHY1.2 Permet des solutions de câblage à faible coût Supporte 2 voies à 2,5 Gbps en D-PHY Puissance inférieure à mW en état d'arrêt Supporte le mode LP bidirectionnel MIPI DSI Supporte les états d'alimentation ULPS et LP Tension de sortie réglable Niveaux de préaccentuation TX sélectionnables EQ Rx réglable pour compenser la perte d'insertion Contrôle du taux de front configurable Compensation dynamique des données protection ESD HBM 2kV Plage de température industrielle : -40°C à 85°C Disponible en alimentation unique de 1,8V Totalement sans plomb et entièrement conforme à la directive RoHS (notes 1 et 2) Sans halogène ni antimoine. dispositif "vert" (Note 3) Pour les applications automobiles nécessitant un contrôle spécifique des modifications
