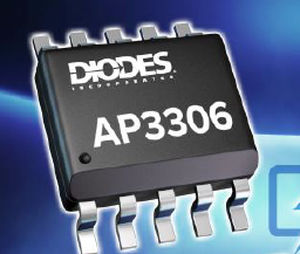

Contrôleur d'alimentation circuit intégré AP3306

Fonctionnement ACF (Active Clamp Flyback), LDO intégré pour une gamme complète de PD3.0 USB (3,3~21V), optimisé pour une puissance de sortie de 45~65W avec circuit de démarrage HV e AP3306 est un contrôleur ACF (Active Clamp Flyback) hautement intégré, conçu de manière optimale pour les alimentations hors ligne afin de répondre aux exigences de puissance en veille ultra-faible, de densité de puissance élevée et de protection complète. Le contrôleur réalise des mécanismes de contrôle non complémentaires côté haut-bas pour réaliser le recyclage de l'énergie de fuite et la commutation à tension nulle (ZVS) pour une performance d'efficacité suprême. L'AP3306 offre une fonction de démarrage à haute tension par l'intermédiaire de la broche HV, ce qui réduit les pertes en mode veille. De plus, l'AP3306 intègre un circuit LDO VCCL, permettant au LDO de réguler la large plage VCCL à une valeur acceptable. Cela fait de l'AP3306 un candidat idéal pour les applications de tension de sortie à large plage, telles que l'USB-PD. La fonction intégrée de dédoublement de fréquence facilite grandement la conception de l'EMI. À vide ou à faible charge, le circuit intégré entre en mode rafale pour minimiser la consommation d'énergie en mode veille. La fréquence de commutation minimale (environ 22 kHz) est réglée pour éviter tout bruit audible. Lorsque la charge augmente, le circuit intégré passe en mode ACF avec repli de fréquence pour améliorer l'efficacité du système et les performances EMI. La fréquence de commutation maximale (environ 130 kHz ou 200 kHz en option) est réglée pour limiter la fréquence de commutation afin de réduire la perte de puissance de commutation. Des fonctions de protection complètes sont incluses, telles que la protection contre les baisses de tension (BNO), la protection contre les surintensités cycle par cycle (OCP), la protection contre les surtensions VCC (VOVP), la protection contre les surtensions de sortie côté secondaire (SOVP) et la protection contre les surtensions de sortie (SUVP), la protection contre les surchauffes internes (OTP), la protection contre les surcharges (OLP), et la protection contre les défauts de broches.
