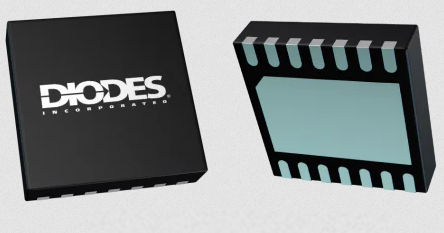

Contrôleur d'alimentation USB Type-C AP43771H

L'AP43771H, pièce de mise à niveau broche à broche de l'AP43771V (W-DFN3030- 14 (Type A1)), est un contrôleur de fourniture d'énergie (PD) USB Type-C ® hautement intégré et ciblé pour les applications d'adaptateur et de chargeur USB Type-C haut de gamme. Il prend en charge la spécification de fourniture d'énergie USB Rev 3.1 V1.6 Extended Power Range (EPR) 28V (y compris la capacité AVS de 100mV/Step support). Les améliorations de l'AP43771H par rapport à l'AP43771V existant comprennent l'amélioration de l'efficacité avec l'option Rsense 5mΩ et l'augmentation de la taille de la SRAM (1,5Ko). De plus, l'AP43771H implémente une nouvelle protection CC1/CC2-short-to-VBUS jusqu'à 34V. Pour répondre aux exigences de tension de sortie et de puissance plus élevées, l'AP43771H supporte une sortie VBUS jusqu'à PD3.1 à 28V avec une capacité AVS (100mV/étape). Caractéristique(s) Mise à niveau broche à broche de l'AP43771V Compatible avec USB PD Rev 3.1 V1.6 (TID = 9275) 16 Ko d'OTP et 1,5 Ko de SRAM pour prendre en charge le cryptage du logiciel OTP pour le micrologiciel principal et MTP pour la configuration du système Régulateur intégré pour le contrôle CV et CC Deux options de résistance de détection de courant (5mΩ ou 10mΩ) Prise en charge de SCP/OTP/OVP/UVP avec redémarrage automatique Protection contre les courts-circuits entre les broches CC1/CC2 et VBUS (jusqu'à 34V) Prise en charge du mode d'économie d'énergie Prise en charge de la détection des câbles e-Marker Totalement sans plomb et entièrement conforme à la directive RoHS (notes 1 et 2) Sans halogène ni antimoine. dispositif "vert" (Note 3) Pour les applications automobiles nécessitant un contrôle spécifique des modifications (c'est-à-dire des pièces qualifiées AEC-Q100/101/104/200, compatibles PPAP et fabriquées dans des installations certifiées IATF 16949), veuillez nous contacter ou votre représentant local Diodes. https://www.diodes.com/quality/product-definitions/ Application(s) Chargeurs Type-C USB PD3.1 (EPR) 28V
