Interrupteur ESD AP22953

de puissance

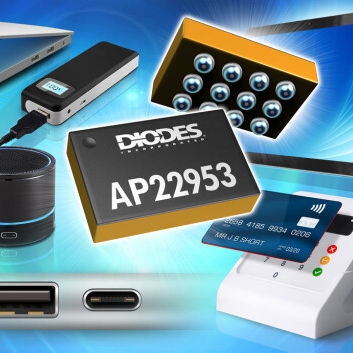

COMMUTATEUR POUR LIGNE VBUS AVEC PROTECTION CONTRE LES SURTENSIONS, LES SURTENSIONS ET L'ESD Le dispositif AP22953 est une solution à puce unique pour la protection de la ligne VBUS des connecteurs USB 2.0/3.0/Type C. Le commutateur MOSFET bidirectionnel assure un flux de courant normal en mode charge et en mode hôte tout en protégeant les circuits internes des conditions de surtension sur la broche VBUS_CON. Sur la broche VBUS_CON, le dispositif dispose d'une protection contre les surtensions jusqu'à 30V. Après avoir tiré la broche #EN vers le bas, l'AP22953 compte 20 ms avant d'activer le MOSFET via un délai de démarrage progressif. La broche #ACK indique que le MOSFET est complètement activé. L'interface d'application typique de l'AP22953 est la ligne VBUS des connecteurs USB. Les équipements finaux typiques de l'AP22953 comprennent les smartphones, les tablettes PC, les vêtements et les systèmes de points de vente électroniques (EPOS). L'AP22953 peut également être utilisé avec d'autres appareils qui utilisent une interface de rail d'alimentation 5V. La protection contre la surchauffe éteint le commutateur à 145°C (typique). L'AP22953 est disponible dans le boîtier W-WLB2013-12 de 1,988 mm x 1,288 mm x 0,64 mm avec face arrière laminée. Smartphones Tablettes PC Wearables Systèmes de points de vente électroniques (EPOS) Protection contre les surtensions IEC61000-4-5 >100V Commutateur MOSFET à canal N intégré de 39mΩ (typ) Protection contre les surtensions (OVP) à VBUS_CON jusqu'à 30VDC Signal de sortie d'état et d'activation d'entrée intégré Protection contre la surchauffe (OTP) Protection ESD Modèle du corps humain >4kV Modèle de dispositif chargé >1kV IEC61000-4-2 Décharge dans l'air >15kV IEC61000-4-2 Décharge par contact >15kV totalement sans plomb et entièrement conforme à la directive RoHS Sans halogène ni antimoine. Dispositif "vert"
