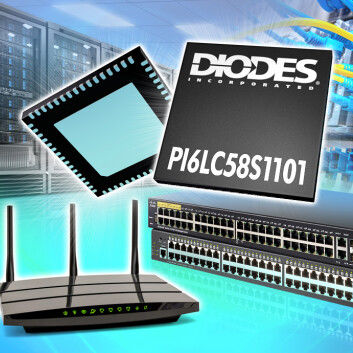

Générateur d'horloge programmable PI6LC58S1101

Générateur d'horloge de réseau Ethernet HiFlex™ à 11 sorties Le PI6LC58S1101 est un générateur d'horloge à très faible gigue destiné aux applications qui exigent un bruit de phase extrêmement faible, telles que 10GbE, 40GbE, 100GbE et 400GbE. Il utilise la conception PLL propriétaire de Diodes basée sur un VCO LC pour obtenir une combinaison optimale de ces fréquences d'horloge de réseau populaires et des performances de faible bruit de phase avec une réjection élevée du bruit de l'alimentation. Le PI6LC58S1101 possède quatre banques de sortie qui peuvent être configurées indépendamment pour différentes fréquences et différents types de signalisation de sortie basés sur des broches de contrôle. La méthode de contrôle par broches fournit un moyen facile de configurer le dispositif au niveau matériel. 3.Tension d'alimentation 3V Entrée cristal/CMOS : 25MHz/50MHz Entrée différentielle : 25MHz/50MHz Fréquences de sortie sélectionnables Quatre banques de sortie avec signalisation de sortie sélectionnable : LVPECL ou LVDS Gigue de phase RMS très faible : 0.08ps (typ.), 156.25MHz (10kHz à 20MHz) Excellent bruit de phase : -145dBc/Hz, 156.25MHz à 100kHz offset Rejet du bruit de l'alimentation électrique : -55dBc Support des températures industrielles : -40°C à 85°C Totalement sans plomb et entièrement conforme à la directive RoHS Sans halogène ni antimoine. "Dispositif "vert Tension d'alimentation - 3,3 Gigue (PS) - 0,08 Skew (PS) - N/A Fréquence de sortie (MHz) - 25, 50, 125, 156,25, 312,5MHz Type(s) d'entrée - Cristal Type(s) de sortie - LVPECL, LVDS Nombre de sorties - 11 Fréquences prises en charge (MHz) - 25, 50, 125, 156,25, 312,5 Température ambiante ou de jonction (°C) - - 40 à 85C
