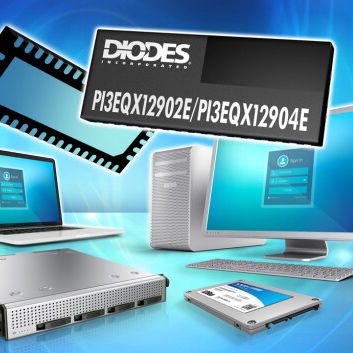

Conditionneur de signal programmable PI3EQX12902E

8 Gbps 3.3V, PCIE3/SATA3 1 port/2 canaux Redriver linéaire à faible consommation, entrelacement, mode veille moderne PI3EQX12902E est un ReDriver™ linéaire 8 Gbps 2 canaux PCIe® 3.0/SATA3 à faible consommation et hautes performances. Le dispositif fournit une égalisation programmable, une oscillation linéaire et un gain plat pour optimiser les performances sur une variété de supports physiques en réduisant les interférences intersymboles. Le PI3EQX12902E prend en charge deux E/S de données CML différentielles de 100 Ω entre l'ASIC de protocole vers une matrice de commutation, sur un câble, ou pour étendre les signaux sur d'autres voies de données distantes sur la plateforme de l'utilisateur. Le circuit d'égalisation intégré améliore l'intégrité du signal de la forme d'onde à travers le ReDriver. Chaque canal fonctionne indépendamment. Le niveau du signal d'entrée des canaux détermine si la sortie est active. Le PI3EQX12902E est un ReDriver linéaire flexible et multiprotocole conçu pour prendre en charge les nouveaux chipsets dotés de broches d'E/S à double protocole, qui supportent des vitesses de 8 Gbps PCIe 3.0 et 6 Gbps SATA3. Il prend également en charge les connecteurs tels que mSATA/M.2/SATAe/U.2 qui fournissent des signaux de contrôle. Le PI3EQX12902E est également un excellent choix pour les applications à voie unique nécessitant une faible consommation et un petit boîtier nécessitant une faible consommation et un petit boîtier pour la connectivité des stations d'accueil. PC portable Cartes mères pour serveurs Serveur Rack Stockage JBOD Serveur lame Liaison série 8 Gbps avec égaliseur linéaire Deux paires de signaux différentiels à 8 Gbps Prise en charge des protocoles PCIe 3.0/SATA3 Prise en charge de l'exigence de veille moderne Transparent à la formation de la liaison, OOB, Idle Égalisation du récepteur réglable par broche Broche de réglage de l'oscillation linéaire de sortie Gain plat réglable par broche E/S CML 100 Ω différentielles Détection automatique du récepteur pour une gestion adaptative de la puissance Mode "basse consommation" automatique pour une gestion adaptative de l'alimentation
