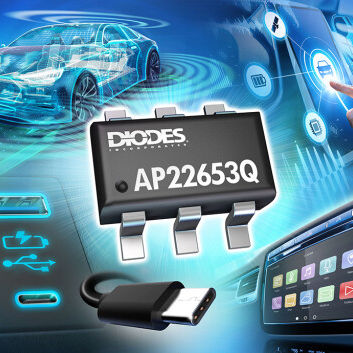

Interrupteur à molette AP22653Q

on/offde puissancede précision

Commutateurs de puissance limités en courant et réglables avec précision L'AP22653Q est un commutateur à limitation de courant à canal unique, réglable avec précision, optimisé pour les applications qui nécessitent une limitation de courant de précision, ou pour fournir jusqu'à 1,5 A de courant de charge continu pendant les charges lourdes/les courts-circuits. Ce dispositif offre un seuil de limitation de courant programmable entre 125mA et 1735mA (typ) via une résistance externe. La précision de la limite de courant de ±7% peut être atteinte à des réglages de limite de courant élevés. Les temps de montée et de descente sont contrôlés pour minimiser les surcharges de courant pendant la mise sous tension/hors tension. Le dispositif a un temps de réponse rapide aux courts-circuits pour améliorer la robustesse globale du système. Le dispositif fournit une solution de protection complète pour les applications soumises à des charges capacitives importantes et à la possibilité de court-circuit, offrant un blocage et une limitation du courant inverse, une protection contre les surintensités, les surchauffes et les courts-circuits, ainsi qu'un temps de montée contrôlé et une fonctionnalité de verrouillage en cas de sous-tension. Une capacité de déverrouillage de 6 ms sur la sortie drapeau à drain ouvert empêche les faux rapports de surintensité et ne nécessite aucun composant externe. L'AP22653Q limite le courant de sortie à un niveau sûr lorsque le courant de sortie dépasse le seuil de limitation de courant. Le dispositif est disponible dans le boîtier SOT26 (type A1). Ordinateurs portables Ports USB/Hubs Distribution d'énergie et commutation du rail d'alimentation du calculateur automobile Limitation de courant de précision du rail d'alimentation de l'ECU automobile Courant de charge maximal jusqu'à 1,5 A Limite de courant ajustable précise, 125mA à 1735mA Limite de courant réglable précise de ±7%, 1,735A avec RLIM = 15kΩ Version à courant constant Temps de réponse rapide aux courts-circuits : 5µs (Typ.)
