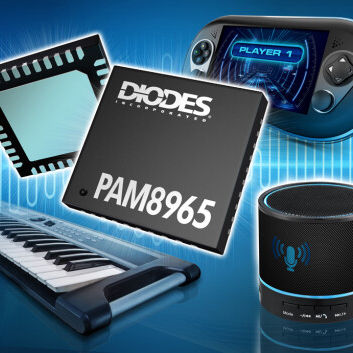

Amplificateur audio PAM8965

sonorede puissancede commutation

Amplificateur audio stéréo de classe D de 12 W avec Boost synchrone, SSM et rétroaction audio externe Le PAM8965 est un amplificateur de puissance audio stéréo de classe D à très haut rendement avec un convertisseur boost synchrone intégré. Le PAM8965 peut piloter deux canaux avec 12W chacun dans des haut-parleurs 4Ω. L'amplificateur intégré peut atteindre un rendement système de 92 % (à VBAT = 7,4 V). Le dispositif consomme un courant de repos exceptionnellement bas (10mA à VBAT = 7,4V) et un courant d'arrêt très faible (0,7μA). Le convertisseur élévateur en mode courant intégré fournit une alimentation régulée à un amplificateur stéréo de classe D riche en fonctionnalités. Celles-ci comprennent : Modulation à spectre étalé (SSM) pour la suppression des interférences électromagnétiques (audio et boost), ce qui permet d'utiliser des filtres à billes de ferrite peu coûteux. Limite de puissance sans écrêtage, qui utilise une commande de gain automatique à 41 niveaux. Le repli thermique, qui réduit la puissance de sortie lorsque la puce chauffe. Broches de rétroaction audio externe, qui permettent de personnaliser le son en utilisant la conception du réseau de rétroaction. Ces broches peuvent également être utilisées pour une connexion Kelvin aux bornes des haut-parleurs. Broche GAIN permettant de programmer le gain audio par pas de 0,5 dB, de sorte que des résistances externes ne sont pas nécessaires pour régler le gain, ce qui peut entraîner une erreur de gain. Commutation Out-of-audio pour le convertisseur boost, qui minimise le bruit audible provenant des composants sur la carte. Les fonctions de protection comprennent une protection contre les sous-tensions et les surtensions sur VBAT, une protection contre les surtensions sur PVDD, une protection contre les courts-circuits sur toutes les sorties audio, une limite de courant cycle par cycle sur le convertisseur élévateur, un arrêt thermique de l'ensemble du système, une protection contre le courant continu pour les haut-parleurs et une broche FLT qui fournit un indicateur de défaut. Électronique portable Haut-parleurs Bluetooth Haut-parleurs sans fil
