Émetteur-récepteur VHF 74LVC1T45

radiocircuit intégré

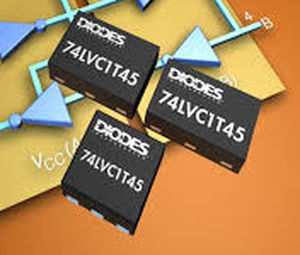

Le 74LVC1T45 est un approvisionnement à bit unique et duel traduisant l'émetteur récepteur avec 3 sorties d'état appropriées à transmettre une logique simple mordu à travers différents domaines de tension. La goupille d'entrée-sortie d'A est conçue pour dépister VCCA tandis que l'entrée-sortie de B dépiste VCCB. Cet arrangement tient compte de la traduction de basse tension universelle entre toutes les tensions de 1.65V à 5.5V. La goupille de direction (DIR) commande la direction de l'émetteur récepteur et dans une tension de logique liée à VCCA. Quand un niveau élevé de logique est appliqué à DIR la goupille d'A devient une entrée et la goupille de B devient le rendement. Réciproquement les rôles d'A et de B sont renversés quand DIR est affirmé bas. Le dispositif de 3 états se produit quand l'une ou l'autre des tensions d'alimentation électrique sont zéro. C'est également un dispositif d'Ioff et tient compte pour que le rendement reste dans un état à grande impédance avec des alimentations d'énergie à 0V empêchant et des courants préjudiciables de refoulement et fournissant l'isolement électrique de puissance vers le bas jusqu'à 5.5V comme pour ne pas interférer n'importe quelle activité de logique sur la goupille A ou B.
