Driver de LED pour éclairage AL88xx, AP88xx, PAM28xx, ZXLD series

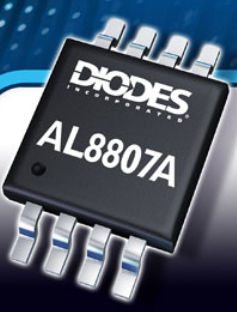

Le AL8807A est un convertisseur DC/DC à abaissement progressif conçu pour piloter des LED à courant constant. L'appareil peut piloter jusqu'à 9 LED blanches haute luminosité en série à partir d'une source de tension de 6V à 36V. L'AL8807A dispose d'une plage de tension de broche CTRL étendue, augmentant sa plage de gradation analogique à plus de 10:1. La plage de gradation analogique améliorée le rend adapté à une variété d'applications d'éclairage nécessitant de larges plages de gradation analogique. L'AL8807A commute à des fréquences allant jusqu'à 1MHz avec des temps de montée et de descente contrôlés pour réduire les EMI. Ceci permet l'utilisation de composants externes de petite taille, minimisant ainsi la surface de PCB nécessaire. Le courant de sortie maximum de l'AL8807A est réglé par une résistance externe connectée entre les broches d'entrée VIN et SET. La protection contre la surchauffe est incorporée de sorte qu'en cas de défaut, l'appareil s'arrête automatiquement et ne redémarre que lorsque sa température de jonction est refroidie. Caractéristiques et avantages Courant de pilotage des LED jusqu'à 1A/1,3A Précision supérieure à 5% Précision Rendement élevé Jusqu'à 96% Vitesses de commutation contrôlées de manière optimale Tension d'entrée de fonctionnement de 6V à 36V Large plage d'entrée analogique pour la commande de gradation (>10:1)
