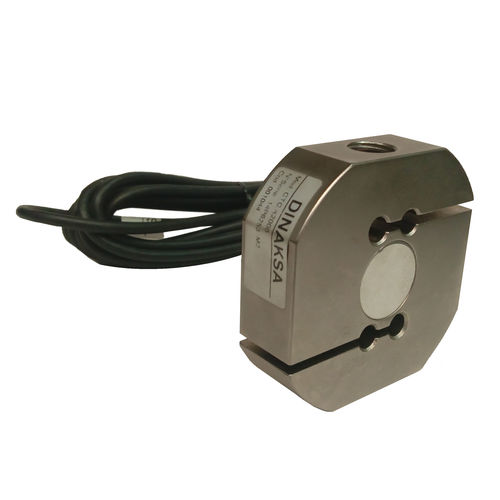

Capteur de force en traction compression DKCTC

en Spar jauge de contrainteanalogique

CELLULE DE CHARGE DKCTC TRACTION / COMPRESSION Cellule conçue pour travailler en traction et en cisaillement. CARACTÉRISTIQUES TECHNIQUES Charge nominale (Cn) : 15, 25, 50, 75, 100, 150, 200, 250, 300, 500, 750, 1000, 1500, 2000, 2500, 3000, 5000 KG * Min. Résistance de l'isolation : 4 GΩ * Sensibilité : 2,0 mV / V ± 0,1 % * Impédance d'entrée : 380 Ω ± 10Ω * Impédance de sortie / Résistance de sortie. - 350 Ω ± 1.5Ω * Limite de charge sans perte de caractéristiques : 150% F.E. * Charge minimale de rupture : 250% F.E * Protection : IP 67 * Type de câble : Flexible, Ø6 4x0.22mm2 * Longueur du câble : 4 m. * Matériau : 15... 75kg Aluminium. / 75 ... 5000kg Acier allié. * Traitement de surface : 15 ... 75kg Naturel / 75 ... 5000kg Nickel chimique * Tolérance de réglage du zéro : 1,5% F.S. * Tension d'excitation maximale : 12V. * Erreur d'hystérésis : 0.023% P.E. * Fluage (30 minutes) : 0,019% de l'E.M. * Erreur de linéarité maximale : 0.021% DE L'E.M. * Plage de température compensée : -10 ... 40 ºC * Plage de température de service : -20... 60 ºC * Plage de température de stockage : -20... 70 ºC * Effet de la température sur la sensibilité : 0,026% P.E. * Effet de la température sur le signal zéro : 0,015% / 5ºC
