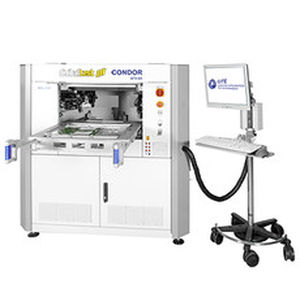

Système de test de circuit imprimé à sonde mobile CONDOR MTS 505

de précision

Notre testeur à sondes mobiles Condor MTS 505 ne nécessite aucun outillage et est donc idéal non seulement pour la production traditionnelle, mais aussi pour le prototypage et la production à faible volume. Grâce aux quatre têtes d'essai mobiles, il offre une profondeur d'adaptation et une couverture d'essai élevées. L'utilisation optionnelle de pointes de test fixes sur la face inférieure de l'objet à tester vous permet également de réduire la durée du test tout en augmentant la couverture du test. Le système de test Flying Probe est équipé d'une caméra couleur numérique (CMOS) avec interface GigE Vision pour déterminer avec précision la position de la sonde et du dispositif à tester (DUT). Il est fixé à l'une des quatre têtes d'essai et contient l'optique ainsi que l'éclairage. Frontloader La carte à tester est placée manuellement dans le testeur à l'aide d'un tiroir avant avec verrouillage à deux mains. Les barrières de lit sont munies de pattes réglables pour la fixation automatique de la planche. Des goupilles de fixation magnétiques, des goupilles de support, etc. peuvent également être positionnées sur la plaque de base du coulissant. Caractéristiques Nombre maximum de réseaux illimité Dimensions maximales de la carte (mm) 432 x 508 Têtes InterfaceTest via borniers VG 64 broches Taille du système (LxlxPxP) 1550 x 2000 x 1200 FormatTest sans fixture, chargement manuel Versions possibles de squelette Nombre maximum de broches de fixation 1012 En ligne Notre testeur en ligne peut être entièrement intégré dans votre ligne de production. Le circuit imprimé se déplace automatiquement sur le convoyeur à l'intérieur du testeur via une entrée et une sortie. Le module est serré vers le haut pour le test, de sorte que l'épaisseur du circuit imprimé ne fait aucune différence pour le contact. Des raccordements compatibles SMEMA sont disponibles pour les modules de préchauffage et de post-refroidissement dans votre ligne de production.
