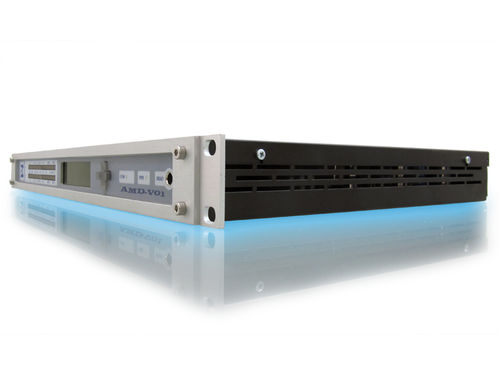

Démodulateur TV numérique AMD-V01

RF

AMD-V01 est un démodulateur numérique pour les émissions à modulation d'amplitude à large spectre dans la gamme de fréquences de 200 KHz à 30 MHz. En plus de la démodulation du signal RF, l'AMD-V01 est capable de fournir une série d'informations typiques d'un appareil de contrôle. L'absence ou l'abaissement du niveau de la porteuse, l'absence de modulation et d'autres signaux de contrôle permettent au radiodiffuseur une mise en œuvre aisée d'un système de contrôle simple et fiable. Le signal audio démodulé est traité de manière numérique tout au long du chemin de démodulation. L'ensemble de la chaîne, du front-end RF à la sortie BF, est en fait entièrement numérique. L'avantage qui en résulte est apprécié dans la polyvalence du système, capable de s'adapter à une variété de configurations, y compris le filtrage à haute réjection, la mesure paramétrique, et tout ce que vous pouvez exiger d'un cluster composé de processeurs dédiés au traitement numérique du signal en temps réel. Pour faciliter les activités de mesure, des filtres de canal programmables par l'utilisateur ont également été mis en place, qui permettent d'obtenir des coupures de fréquence à 4,5 KHz, 6 KHz, 15 KHz, 20 KHz et 30 KHz. Ces filtres facilitent, avec la possibilité de régler le pas de démodulation de fréquence de 1 KHz, toutes les activités liées à l'étendue de la distorsion par rapport à celle permettant de réaliser des courbes particulièrement précises ou le niveau-fréquence du bruit de fond. Sur la face avant de l'AMD-V01 se trouvent également deux bargraphes de précision permettant d'afficher le niveau audio et le niveau de la porteuse, notamment en ce qui concerne le peak-meter audio conforme à la spécification suivante selon la norme DIN 45406.
