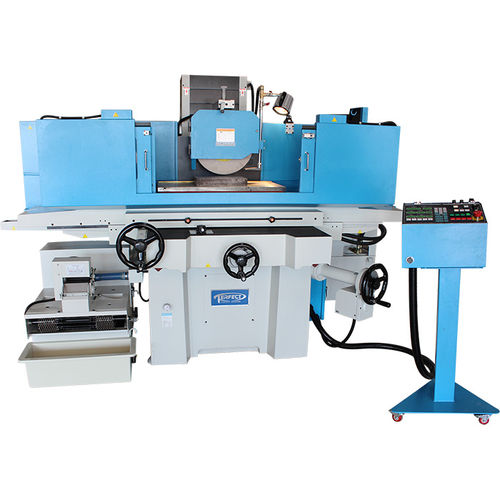

Rectifieuse plane PFG series

pour pièces à usinerpour la réparationpour métaux durs

La gamme des rectifieuses planes col de cygne à meule tangentielle couvre une grande partie des besoins en rectification Ces machines sont adaptées pour la rectification de précision pour les pièces de surface plane et de profil d'une surface suivant les modèles 150x450 à 400x800mm. Disponible de 1 (balayage longitudinal) à 3 axes automatiques et avec de nombreuses options, les PERFECT sauront répondre à vos attentes les plus précises. La gamme de machine à col de cygne se caractérise par • - Une structure mécanique en bâti fonte de grande qualité. L'ensemble des élements sont en fonte stablisée durant de longs mois afin de libérer les contraines mécaniques de fonderie, ce qui assure une grande stabilité et précision aux machines. La conception aboutie et validée par la méthode des éléments finis garantit une répartition idéale des masses et un nervurage idéal. Sur les machines col de cygne, le bâti supporte le chariot qui se déplace en longitudinal et en transversal. Le mouvement vertical est assuré par la montée / descente de la broche • - L'axe Longituninale (X) est entrainé par un vérin hydraulique qui assure le balayage (vitesse variable) La table repose sur une double glissière en vé et prismatique, recouverte de thurcite type B pour un meilleur coefficient de frottement et un revenversement doux et progressif, meme à pleine vitesse • - L'axe transversal (Z) est entrainé par un servomoteur couplé à une vis à billes. Le chariot repose également sur une double glissière en vé et prismatique, recouverte de thurcite type B
