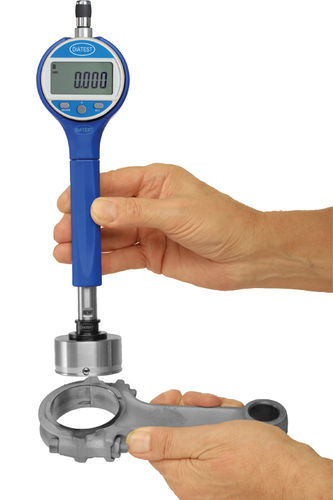

Tampon de contrôle pour mesure d'alésage BMD

pour mesure d’extérieur

Champ d’application: mesure d’alésages de grande precision dans une gamme standard de Ø 2,0 mm (T-BMD) à Ø270 mm en production de série. Le tampon de mesure BMD permet: • Mesures statiques et dynamiques • Détection des écarts dimensionnels et des défauts de forme • Mesure manuelle des alésages directement sur la machine de production • Peut être fixé sur un montage ou une machine de contôle Une large sélection de types de tampons de base dans le programme standard, complétée par un grand choix de différents accessoires, permet de mesurer avec précision presque tous les alésages rencontrés dans la pratique courante. Cette plateforme flexible garanti un large domaine d’applications : • Mesure d’alésages standards et débouchants : de Ø 2,0 à 270 mm • Mesure d’alésages borgnes (fond plat) : de Ø 2,0 (T-BMD-FB) à 150 mm • Mesure de diamètres extérieurs : de Ø20 à 100 mm • Tampons de mesure multi-diamètres : à partir de Ø 21 mm • Mesure de denture intérieure : à partir du Ø cylindrique 10 mm • Mesures dàlésages en 3 points : de Ø8 à 100 mm • Mesure de très petits alésages de Ø 2,0 à 3,0 mm • Mesure de distances parallèlles : de 1,0 (T-BMD-PA) à 30 mm • Exécutions spéciales sur demande : grands diamètres,  formes spéciales par exemple : alésages coniques, etc. • Extension ou limitation de la capacité de mesure, ajustement de la force de mesure, adjonction d’air pour le nettoyage de l’alésage à mesurer, …
