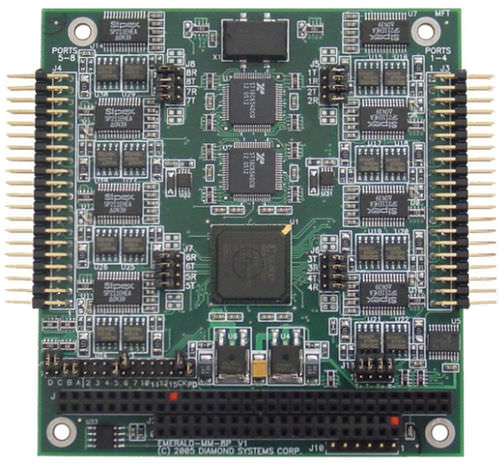

Carte de communication PC/104 8 Port | Emerald-MM-8P

Emerald-MM-8P offre 8 portes série multiprotocole sur un module PC/104 simple avec la configuration complète de logiciel par l'intermédiaire du du système d'exploitation. Chaque port peut être individuellement choisi pour RS-232, RS-422, ou RS-485 sous la commande de logiciel. Le local-écho et les modes de non-local-écho sont soutenus pour RS-485. Les adresses d'entrée-sortie et les niveaux de priorité d'interruption sont également programmables, avec le partage d'interruption disponible pour tout nombre de ports. Chaque port peut plus loin être permis ou désactivé dans le logiciel. Toutes les données de configuration sont stockées dans un EEPROM à bord qui est chargé automatiquement sur la mise sous tension. Pour des applications où des adresses fixes sont désirées, quatre groupes d'adresses de préréglage sont disponibles avec les arrangements de pullover qui dépassent les arrangements programmés. La ligne arrêt pour les modes RS-422/485 est également sélectionnable par cavalier. Emerald-MM-8P offre 8 lignes numériques commodes d'entrée-sortie. La direction de chaque ligne est indépendamment programmable. Diamond’ ; le logiciel universel de conducteur de s fournit le software support pour ces lignes numériques d'entrée-sortie. Deux en-têtes d'entrée-sortie sont équipés, de quatre portes série et de quatre lignes numériques d'entrée-sortie sur chaque en-tête. Le conseil opère +5V seulement, éliminant le besoin d'approvisionnement de +12V qui est souvent exigé pour l'opération de porte série.
