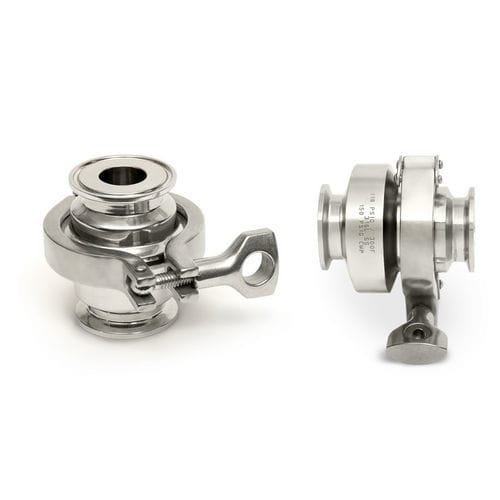

Clapet anti-retour à disque DSV®

pour l'industrie chimiquepour applications pharmaceutiquespour l'industrie agroalimentaire

Le DSV® est un clapet anti-retour en ligne assisté par ressort, conçu pour empêcher l'inversion du flux dans les industries soumises à des codes de propreté stricts. Pour s'adapter à différentes dispositions de tuyauterie, le DSV® est disponible en tant que vanne "Verticale" ou "Horizontale". La vanne horizontale est destinée aux conduites horizontales nécessitant une vanne auto-vidangeable. La conception "Verticale" est destinée aux installations "Verticales" et aux lignes "Horizontales" lorsqu'une vanne auto-vidangeable n'est pas nécessaire. Le DSV®, avec un corps et un siège en acier inoxydable 316L, est fixé avec un collier de serrage rapide et un joint de corps en élastomère pour permettre un accès rapide et facile aux composants internes. Le disque et le siège sont rodés pour assurer une excellente fermeture. Les clapets anti-retour sanitaires DFT® sont conformes à la norme 3-A 58-02 et certifiés Clean in Place. Les applications comprennent les industries pharmaceutique, chimique, des boissons/bière, alimentaire, laitière et autres. Caractéristiques standard : Conforme à la norme sanitaire 3A 58-02 150 CWP, 108 ANSI Classe de pression corps et siège en 316L (A351 CF3M) disque, ressort et guide en 316 finition de surface interne 32 Ra (finition rectifiée #4) Options : finition interne 15 Ra CIP (nettoyage en place) Extrémités serrées Fuite du siège selon MSS SP-61 Siège et disque "métal" rodés Ressorts : Faible pression de fissuration 0.16 psig à 0,66 psig Conception conique Finition électropolie Joint d'étanchéité standard du corps : EPDM (température maximale de 300ºF) Fermeture silencieuse assistée par un ressort Installation horizontale ou verticale
