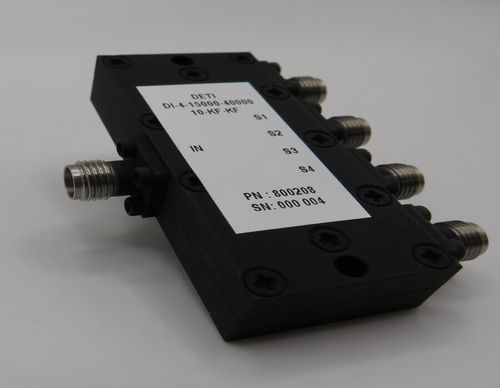

Diviseur de fréquence DI-4-15000-40000-10-KF-KF

de puissanceapplicationmilitaire

Ce diviseur de puissance Wilkinson à 4 voies, basé sur la technologie Wilkinson stripline, couvre une bande de fréquence de 15000 à 40000 MHz. Compact et robuste, il offre une excellente isolation et de faibles pertes d'insertion. Pour les applications commerciales et militaires, ce produit est conforme à la norme MIL-STD-202. Ce diviseur de puissance à 4 voies ( P/N : 800208 ) couvre une bande de fréquence de 15000 à 40000 MHz. Compact et robuste grâce à sa technologie Wilkinson stripline, il offre des pertes d'insertion de 2 dB, une balance d'amplitude de 0,8 dB, une balance de phase de 12 degrés, une isolation de 13 dB et un ROS de 1,9:1. La puissance admissible est de 10 W en moyenne sur le port d'entrée lorsque les ports de sortie sont chargés avec un ROS supérieur à 1,20:1. La température de fonctionnement couvre une gamme de -40°C à +85°C. La plage de température de stockage est de -55°C à +125°C. Ce produit supporte les chocs mécaniques conformément à la norme MIL-STD-202 : Méthode 213 - Condition de test C (100g 6ms ½), les vibrations sinusoïdales conformément à la norme MIL-STD-202 : Méthode 204D - Condition de test A (10g / 10-2000Hz), les chocs thermiques conformément à la norme MIL-STD-202 : Méthode 107G - Condition de test A (-40°C/+85°C) et l'humidité conformément à la norme MIL-STD-202 : Méthode 103 - Condition de test B (95% 96H).
