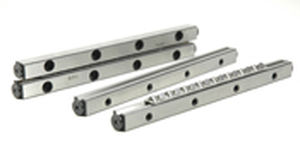

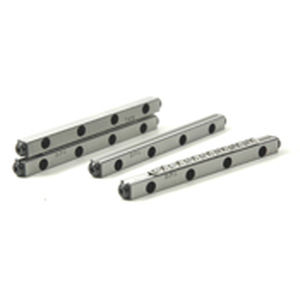

Rail de guidage linéaire NB-3050-ACen acierà rouleaux croisésde précision
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- de guidage linéaire
- Matériau
- en acier
- Élément roulant
- à rouleaux croisés
- Autres caractéristiques
- de précision
- Longueur de rail
50 mm
(1,97 in)
Description
Jeux de rails à galets croisés anti-franchissement
Famille : NB-3000
Modèle : NB-3050-AC
Prix : $ 146.00
Toutes les dimensions sont en millimètres, sauf indication contraire
Dimensions du profilé : mm (in)
A : 18 (0.708)
B : 8.0 (0.315)
C : 8.3 (0.327)
D : 3.0 (0.118)
S : 2.0 (0.079)
Dimensions de montage : mm (in)
M : 25 (0.9843)
E : 3.5 (0.1378)
F* : M4
J** : M3
d : 3.30 (0.130)
G : 6.0 (0.236)
H : 3.1 (0.122)
* Taille du filetage ** Le trou F libère la vis pour un montage traversant
---
