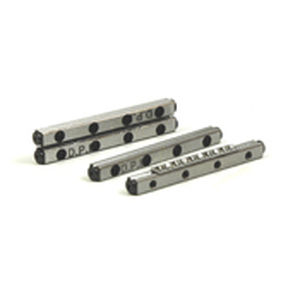

Rail de guidage linéaire NB-1020SSen acier inoxydableà rouleaux croisésde précision
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- de guidage linéaire
- Matériau
- en acier inoxydable
- Élément roulant
- à rouleaux croisés
- Autres caractéristiques
- de précision
- Longueur de rail
20 mm
(0,79 in)
Description
Jeux de rails à rouleaux croisés
Famille : NB-1000
Modèle : NB-1020SS
Prix : $ 208.00
Toutes les dimensions sont en millimètres, sauf indication contraire
Dimensions du profilé : mm (in)
A : 8.5 (0.335)
B : 4.0 (0.158)
C : 3.9 (0.154)
D : 1.5 (0.059)
S : 1.5 (0.059)
Dimensions de montage : mm (in)
M : 10 (0.3937)
E : 1.8 (0.0709)
F* : M2
J** : #0
d : 1.65 (0.065)
G : 3.0 (0.118)
H : 1.4 (0.055)
Diamètre du rouleau (D) : 1,5 (0,059)
Distance entre les rouleaux (P) : 2,5 (0,098)
Augmentation de la course pour chaque rouleau coupé : 5 (.197)
Capacité de charge de chaque rouleau kgs (lbs) : 4 (8.8)
* Taille du filetage ** Le trou F permet le passage de la vis pour un montage traversant
---
