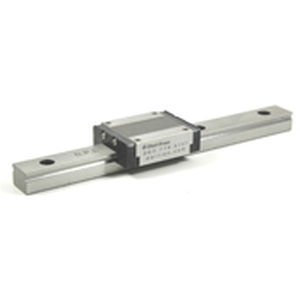

Guide linéaire avec patin à recirculation de billes BSGS25-1-880

de précisionen aciercompact

Guides à billes de recirculation (BSG) Famille : BSGS25 Modèle : BSGS25-1-880 Prix : $ 629.00 Toutes les dimensions sont en millimètres, sauf indication contraire La course totale ci-dessous est basée sur un chariot par rail Dimension du chariot : mm (in) H : 25 (0.984) B : 46 (1.811) L2 : 62 (2.441) L1 : 55.7 (2.193) W : 4 (0.157) P1 : 38 (1.496) P2 : 38 (1.496) S1 : M4 e1 : 6 (0.236) L3 : 45.7 (1.799) W2 : - S2 : - e2 : - b : 17.5 (0.689) Charges nominales de base : kgf (lbf) Dynamique C : 700 (1544) Statique Co : 1000 (2205) Dimensions du rail de guidage : mm (in) P : 60 (2.362) H1 : 15 (0.591) C : 20 (0.788) B1 : 10 (0.394) B2 : - W1 : 13 (0.512) d x G x h : 6 x 9,5 x 8,5 (.236 x .374 x .335) S3 N Type : - N : 20 (0.788) Poids : kgs (lbs) Chariot - Lb (kg) : 0.23 (0.507) Rail de guidage - Lb/ft (kg/m) : 2.14 (1.438) Longueur maximale : mm (in) Longueur maximale : 1000 (39.37)
