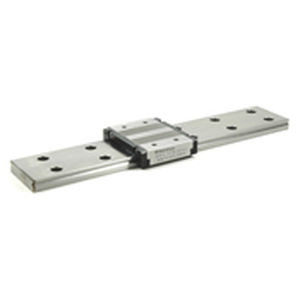

Guide linéaire avec patin à recirculation de billes BSGS16W-1-230

de précisionen aciercompact

Guides à billes larges à recirculation (BSG-W) Famille : BSGS16W Modèle : BSGS16W-1-230 Prix : $ 281.00 Toutes les dimensions sont en millimètres, sauf indication contraire La course totale ci-dessous est basée sur un chariot par rail Dimension du chariot : mm (in) H : 16 (0.63) B : 60 (2.362) L2 : 55.5 (2.185) L1 : 51.2 (2.016) W : 7.5 (0.295) P1 : 45 (1.772) P2 : 20 (0.788) S1 : M4 e1 : 4.5 (0.177) L3 : 42 (1.654) W2 : - S2 : - e2 : - b : 13 (0.512) Charges nominales de base : kgf (lbf) Dynamique C : 500 (1102) Statique Co : 720 (1587) Dimensions du rail de guidage : mm (in) P : 40 (1.575) H1 : 9.5 (0.374) C : 42 (1.654) B1 : 9.5 (0.374) B2 : 23 (.906) W1 : 9 (0.354) d x G x h : 4,5 x 8 x 4,5 (.177 x .315 x .177) S3 N Type : - N : 15 (0.591) Poids : kgs (lbs) Chariot - Lb (kg) : 0.15 (0.331) Rail de guidage - Lb/ft (kg/m) : 2.95 (1.982) Longueur maximale : mm (in) Longueur maximale : 1900 (74.8x)
