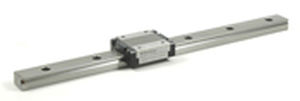

Guide linéaire avec patin à recirculation de billes BSG16-1-150

de précisionen aciercompact

Guides à recirculation de billes (RBSG) Famille : BSG16 Modèle : BSG16-1-150 Prix : $ 128.00 Toutes les dimensions sont en millimètres, sauf indication contraire La course totale ci-dessous est basée sur un chariot par rail Dimension du chariot : mm (in) H : 16 (.630) B : 32 (1.26) L2 : 42.5 (1.673) L1 : 38.5 (1.516) W : 3.5 (0.138) P1 : 25 (0.984) P2 : 20 (0.788) S1 : M3 e1 : 4 (0.157) L3 : 29.5 (1.161) W2 : - S2 : - e2 : - b : 12 (0.473) Charges nominales de base : kgf (lbf) Dynamique C : 370 (815) Statique Co : 550 (1212) Dimensions du rail de guidage : mm (in) P : 40 (1.575) H1 : 9.5 (0.374) C : 15 (0.591) B1 : 7.5 (0.295) B2 : - W1 : 8.5 (0.335) d x G x h : 3,5 x 6 x 4,5 (.138 x .236 x .177) S3 N Type : - N : 15 (0.591) Poids : kgs (lbs) Chariot - Lb (kg) : 0.06 (0.132) Rail de guidage - Lb/ft (kg/m) : 1.02 (.685) Longueur maximale : mm (in) Longueur maximale : 1900 (74.8)
