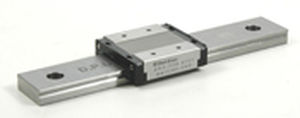

Guide linéaire avec patin à recirculation de billes BSG14W-1-230

de précisionen aciercompact

Guides à billes larges à recirculation (BSG-W) Famille : BSG14W Modèle : BSG14W-1-230 Prix : $ 222.00 Toutes les dimensions sont en millimètres, sauf indication contraire La course totale ci-dessous est basée sur un chariot par rail Dimension du chariot : mm (in) H : 14 (0.551) B : 40 (1.575) L2 : 44.5 (1.752) L1 : 40.7 (1.602) W : 6 (0.236) P1 : 28 (1.102) P2 : 15 (0.591) S1 : M3 e1 : 3 (0.118) L3 : 33.5 (1.319) W2 : - S2 : - e2 : - b : 11 (0.433) Charges nominales de base : kgf (lbf) Dynamique C : 300 (661) Statique Co : 440 (970) Dimensions du rail de guidage : mm (in) P : 40 (1.575) H1 : 8 (0.315) C : 24 (0.945) B1 : 12 (0.472) B2 : - W1 : 8 (0.315) d x G x h : 4,5 x 8 x 4,5 (.177 x .315 x .177) S3 N Type : - N : 15 (0.591) Poids : kgs (lbs) Chariot - Lb (kg) : 0.08 (0.176) Rail de guidage - Lb/ft (kg/m) : 1.4 (0.941) Longueur maximale : mm (in) Longueur maximale : 1900 (74.8x)
