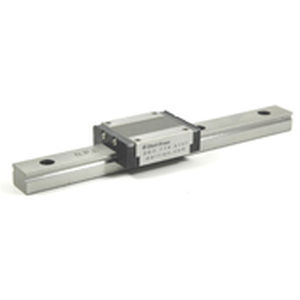

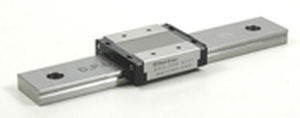

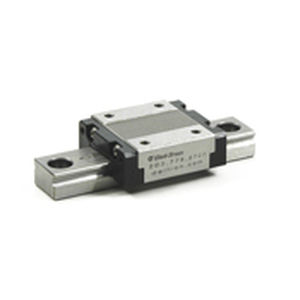

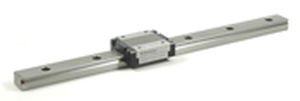

Guide linéaire avec patin à recirculation de billes BSGS13-1-120en acierde précisioncompact
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- avec patin à recirculation de billes
- Autres caractéristiques
- en acier, de précision, compact
- Longueur de rail
120 mm
(4,72 in)- Charge
220 kgf, 320 kgf
Description
Guides à billes de recirculation (BSG)
Famille : BSGS13
Modèle : BSGS13-1-120
Prix : $ 132.00
Toutes les dimensions sont en millimètres, sauf indication contraire
La course totale ci-dessous est basée sur un chariot par rail
Dimension du chariot : mm (in)
H : 13 (.512)
B : 27 (1.063)
L2 : 34 (1.338)
L1 : 30 (1.181)
W : 3.5 (0.138)
P1 : 20 (.788)
P2 : 15 (0.591)
S1 : M3
e1 : 3.5 (0.138)
L3 : 23 (0.906)
W2 : -
S2 : -
e2 : -
b : 10 ( 0.394)
Charges nominales de base : kgf (lbf)
Dynamique C : 220 (485)
Statique Co : 320 (705)
Dimensions du rail de guidage : mm (in)
P : 25 (0.984)
H1 : 7.5 (0.295)
C : 12 (0.472)
B1 : 6 (0.236)
B2 : -
W1 : 7.5 (0.295)
d x G x h : 3,5 x 6 x 4,5
(.138 x .236 x .177)
S3 N Type : -
N : 10 (0.394)
Poids : kgs (lbs)
Chariot - Lb (kg) : 0.04 (0.088)
Rail de guidage - Lb/ft (kg/m) : 0.61 (0.41)
Longueur maximale : mm (in)
Longueur maximale : 1000 (39.37)
---
