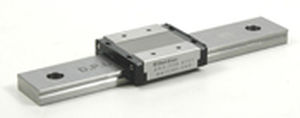

Guide linéaire avec patin à recirculation de billes BSG10-1-55

en acierde précisioncompact

Guides à billes de recirculation (BSG) Famille : BSGS10 Modèle : BSGS10-1-55 Prix : $ 107.00 Toutes les dimensions sont en millimètres, sauf indication contraire La course totale ci-dessous est basée sur un chariot par rail Dimension du chariot : mm (in) H : 10 (0.394) B : 20 (0.788) L2 : 30.5 (1.2) L1 : 28.1 (1.106) W : 2.5 (0.098) P1 : 15 (0.591) P2 : 10 (0.394) S1 : M3 e1 : 3 (0.118) L3 : 20.4 (0.803) W2 : - S2 : - e2 : - b : 7.8 (0.307) Charges nominales de base : kgf (lbf) Dynamique C : 170 (375) Statique Co : 250 (551) Dimensions du rail de guidage : mm (in) P : 20 (0.788) H1 : 5.5 (0.217) C : 9 (0.354) B1 : 4.5 (0.177) B2 : - W1 : 5.5 (0.217) d x G x h : 3,5 x 6 x 3,5 (.138 x .236 x .138) Type S3 N : - N : 7.5 (0.295) Poids : kgs (lbs) Chariot - Lb (kg) : 0.02 (0.044) Rail de guidage - Lb/ft (kg/m) : 0.31 (0.208) Longueur maximale : mm (in) Longueur maximale : 1000 (39.37)
