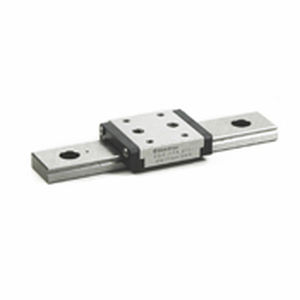

Guide linéaire avec patin à recirculation de billes BSGS9W-1-290en acierde précisioncompact
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Technologie
- avec patin à recirculation de billes
- Autres caractéristiques
- en acier, de précision, compact, large
- Longueur de rail
290 mm
(11,42 in)- Charge
160 kgf, 250 kgf
Description
Guides à billes larges à recirculation (BSG-W)
Famille : BSGS9W
Modèle : BSGS9W-1-290
Prix : $ 394.00
Toutes les dimensions sont en millimètres, sauf indication contraire
La course totale ci-dessous est basée sur un chariot par rail
Dimension du chariot : mm (in)
H : 9 (0.354)
B : 25 (0.984)
L2 : 31.5 (1.24)
L1 : 1.185 (30.1)
W : 3.5 (0.138)
P1 : 18 (0.709)
P2 : 12 (0.472)
S1 : M2.6
e1 : 2.5 (0.098)
L3 : 22.1 (0.87)
W2 : 12.5 (0.492)
S2 : M4
e2 : 3.5 (0.138)
b : 7 (0.276)
Charges nominales de base : kgf (lbf)
Dynamique C : 160 (352)
Statique Co : 250 (551)
Dimensions du rail de guidage : mm (in)
P : 30 (1.181)
H1 : 5.2 (0.205)
C : 14 (0.551)
B1 : 7 (0.276)
B2 : -
W1 : 5.5 (.217)
d x G x h : 3,5 x 6 x 3,2
(.138 x .236 x .126)
S3 N Type : -
N : 10 (0.394)
Poids : kgs (lbs)
Chariot - Lb (kg) : 0.02 (0.044)
Rail de guidage - Lb/ft (kg/m) : 0.5 (0.336)
Longueur maximale : mm (in)
Longueur maximale : 700 (27.6x)
---
