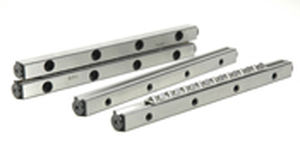

Rail de guidage linéaire NB-6400

en acierà rouleaux croisésde précision

Jeux de rails à rouleaux croisés Famille : NB-6000 Modèle : NB-6400 Prix : $ 648.00 Toutes les dimensions sont en millimètres, sauf indication contraire Dimensions du profilé : mm (in) A : 31 (1.221) B : 15 (0.591) C : 14.2 (0.559) D : 6.0 (0.236) S : 3.0 (0.118) Dimensions de montage : mm (in) M : 50 (1.9685) E : 6.0 (0.236) F* : M6 J** : #10 d : 5.2 (0.205) G : 9.5 (0.374) H : 5.2 (0.205) Diamètre du rouleau (D) : 6,0 (0,236) Distance entre les rouleaux (P) : 8,5 (.334) Augmentation de la course pour chaque rouleau de coupe : 17 (.668) Capacité de charge de chaque rouleau kgs (lbs) : 40 (88) * Taille du filetage ** Le trou F permet le passage de la vis pour un montage traversant
