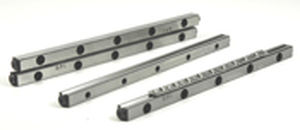

Rail de guidage linéaire NB-4080-ACen acierà rouleaux croisésde précision
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- de guidage linéaire
- Matériau
- en acier
- Élément roulant
- à rouleaux croisés
- Autres caractéristiques
- de précision
- Longueur de rail
80 mm
(3,15 in)
Description
Jeux de rails à galets croisés anti-franchissement
Famille : NB-4000
Modèle : NB-4080-AC
Prix : 231,00
Toutes les dimensions sont en millimètres, sauf indication contraire
Dimensions du profilé : mm (in)
A : 22 (0.866)
B : 11 (0.433)
C : 10.2 (0.402)
D : 4.0 (0.158)
S : 2.0 (0.079)
Dimensions de montage : mm (in)
M : 40 (1.5748)
E : 4.5 (0.1772)
F* : M5
J** : M4
d : 4.3 (0.169)
G : 8.0 (0.315)
H : 4.2 (0.165)
* Taille du filetage ** Le trou F libère la vis pour un montage traversant
---
