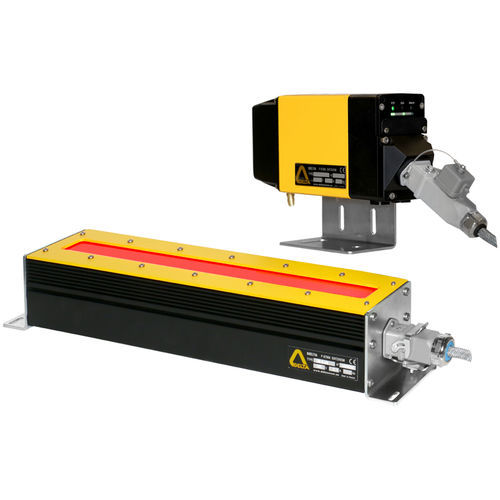

Détecteur de porosité DTR540 / EMR-C

Le récepteur DTR540 est un réseau de diodes linéaires. Associé à l’émetteur de lumière EMR-C (LED rouge) il est capable de détecter le trou de soudure prévu pour localiser la soudure liant 2 bandes. Le récepteur se compose d’un objectif, d’un réseau de diodes linéaires et d’une unité de traitement protégés par un boîtier étanche en fonte d’aluminium. L’image de la cible est projetée sur le réseau de diodes. La sortie du récepteur DTR540 commute lorsqu'un trou est vu dans son champ de vision - avec l'émetteur de lumière EMR-C en arrière-plan. DELTA propose deux modèles de détecteurs de trous de soudure pour des applications différenciées : - DTS240/EMR-M : pour les applications standard, c’est-à-dire la déviation du trou doit être inférieure à 340 mm et l’émetteur EMR-M-400 doit être complètement masqué par la bande. - DTR540/EMR-C : quand la position du trou varie beaucoup ou quand la bande est étroite et décentrée (remplacement de l’ancien modèle DTR340). Le DTR540/EMR-C convient également à des lignes équipées pour la détection de deux trous de soudure en même temps (remplacement de l’ancien modèle DTR522).
