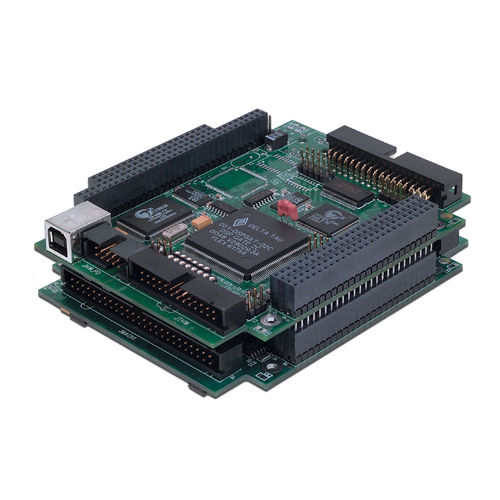

Carte de contrôle de mouvement 8 axes PMAC2A PC/104

numériquePIDhaute performance

Le PMAC2A PC/104 fournit jusqu'à 8 haches de contrôle dans le plus petit facteur de forme que des offres de Tau de delta, capables de la sortie filtrée de PWM, utilisant l'unité centrale de traitement PMAC2. CARACTÉRISTIQUES DU MATÉRIEL 40 unité centrale de traitement de mégahertz DSP563xx (équivalent d'OPT-5AF 80 mégahertz 560xx) 128K X 24 zéro-attente-états internes SRAM mémoire 8 instantanée de 512K X pour le support et les progiciels d'utilisateur La dernière version libérée de progiciels Interface série RS-232 circuits d'interface d'axe de 4 canaux, chacun comprenant : sortie analogique de 12-bit +/-10V sortie numérique d'Impulsion-et-direction Entrées A, B, C, canaux d'encodeur de quadrature avec conducteurs différentiels/assymétriques 4 drapeaux d'entrée, 2 drapeaux de sortie aux niveaux de TTL 3 paires du dessus-et-fond de PWM (non amorties) en-tête de 50-pin IDC pour l'interface d'amplificateur/encodeur en-tête de 34-pin IDC pour l'interface de drapeau Algorithmes servo de PID/notch/feedforward garantie d'une année de date d'expédition
