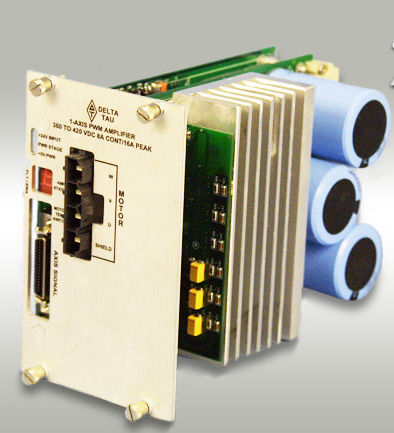

Amplificateur de courant 3U081 series

électroniquerackableà modulation de largeur d'impulsion

Cet simple-axe, amplificateur direct de PWM est conçu pour s'adapter dans un support standard de 3U UMAC. On le prévoit pour conduire l'induction à C.A., les moteurs sans brosse, linéaires, et balayés à un aimant permanent de C.C. Il a une estimation courante de 8.0 A Continuous/16.0 une crête. Cette commande fonctionnera directement au loin des forces de puissance de câble à la carte mère, à en général 110 VCA ou à 230 monophasúx de VCA, triphasés ou avec la sous-sollicitation appropriée. Une alimentation d'énergie externe en +24 volts continu @1A (réglé ou non réglé) est exigée pour la puissance de logique permettant à l'utilisateur de commander la puissance de moteur séparément de la puissance de logique de commande. Les amplificateurs sont connectés à un contrôleur de PMAC par l'intermédiaire d'ACC-24E2, d'ACC-24E2M, d'ACC-24E3 (puissance PMAC seulement), d'ACC-8F ou d'ACC-8FS. Ces amplificateurs d'entraînement sont conçus pour recevoir la commande numérique directe de tension de moteur du logique-niveau PWM du contrôleur de PMAC et pour les convertir en tension pour la commande de moteur. Ils assurent la conversion de puissance, la rétroaction courante de sens de moteur au contrôleur de PMAC, et la protection complète de système. Chaque commande accepte également les sondes thermiques de surcharge de moteur pour la commande arrêtée sur le moteur au-dessus de la température. Le contrôleur de centre serveur fournit toutes autres opérations de service de moteur.
