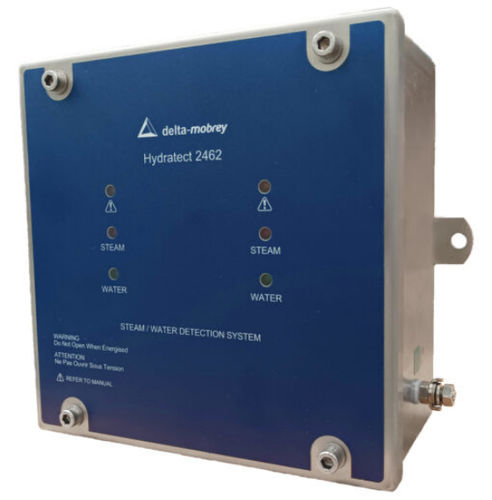

Système de surveillance de puissance Hydratect 2462

de niveaude conductivitéd'eau

Sonde de conductivité Détection de vapeur et d'eau Une alternative électronique aux interrupteurs de niveau d'eau conventionnels pour les usines de production de vapeur. Hydratect peut être utilisé dans une grande variété de situations où la détection de l'eau ou de la vapeur est vitale pour le fonctionnement sûr et efficace d'une usine. L'unité de commande Hydratect 2462 assure le traitement des signaux pour deux électrodes. Chaque canal surveille l'état de l'électrode qui lui est associée. Quatre conducteurs sont utilisés entre l'unité de contrôle et chaque électrode afin de pouvoir différencier la vapeur, l'eau, le court-circuit et le circuit ouvert. Une LED verte indique la présence d'eau, une LED rouge indique la présence de vapeur, et une LED ambre indique une condition de défaut. Chaque canal dispose d'un relais d'état pour indiquer la présence d'eau ou de vapeur, et d'un relais de défaut qui se désexcite en cas de défaut. Les deux canaux sont complètement indépendants et disposent d'une alimentation électrique, d'un traitement des signaux et d'une détection des défauts distincts. Les sorties relais peuvent être câblées en externe pour un schéma de déclenchement "un sur deux" ou "deux sur deux". Un système Hydratect 2462 se compose d'électrodes qui sont montées dans des inserts qui sont soudés dans la tuyauterie. Il est également possible de fournir des collecteurs à dessiner avec des inserts déjà en place. Les électrodes sont protégées par des couvercles. Un câble haute température de spécification militaire relie chaque électrode à l'unité de commande Hydratect. Une application typique pour assurer la TWIP (Turbine Water Induction Protection) est la détection du niveau de condensat dans les pots de vidange (pots de condensat). Hydratect peut être utilisé pour assurer la conformité avec la norme ASME TDP-1, Prevention of Water Damage to Steam Turbines Used for Electric Power Generation : Centrales à combustible fossile.
