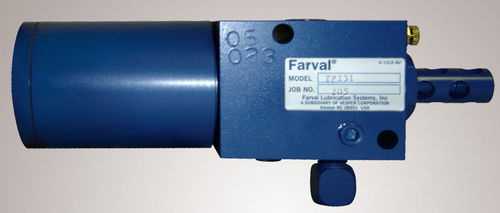

Pompe pneumatique TP
auto-amorçanteà pistonindustrielle

pompe pneumatique
pompe pneumatique
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Actionnement
pneumatique
Amorçage
auto-amorçante
Technologie
à piston
Domaine
industrielle
Application
de déchargement, pour unité de lubrification, haute pression

Description

Application La pompe TP est une pompe à piston pneumatique à simple effet. La capacité de décharge est réglable de 0,57 cc à 1,1 cc par course. Un rapport de pression élevé de 50:1, offre des pressions de sortie élevées, adaptées même aux applications les plus robustes. La pompe est disponible avec un choix de 3 réservoirs, 2.3kg, 4.5kg et 5.0kg. Tous les appareils sont équipés en série d'un interrupteur de niveau bas. Fonction Lorsque l'air est amené par l'orifice d'entrée d'air, le piston d'air se déplace vers l'avant, comprimant le ressort de rappel. L'air est évacué par le bouchon de purge d'air. Lorsque le piston passe par l'orifice d'entrée du lubrifiant, le lubrifiant restant est éjecté par le clapet anti-retour de sortie, dans la conduite principale. La course de la pompe, et donc le volume de sortie, se règle à l'aide de la vis de réglage du débit. Pour y accéder, il suffit de retirer d'abord la vis de retenue. Le piston entre en contact avec l'extrémité de la vis de réglage, ce qui signifie la fin de la course. Une fois l'air évacué par l'électrovanne 3/2, le ressort de rappel repousse à nouveau le piston. Le lubrifiant est aspiré par l'orifice d'entrée du lubrifiant et le clapet anti-retour de sortie ferme l'orifice de sortie. Une vanne de purge d'air est également fournie, qui est utilisée lors de l'amorçage de la pompe pour désactiver la chambre de dosage.

---
