Assemblage de tuyau industriel EXH series

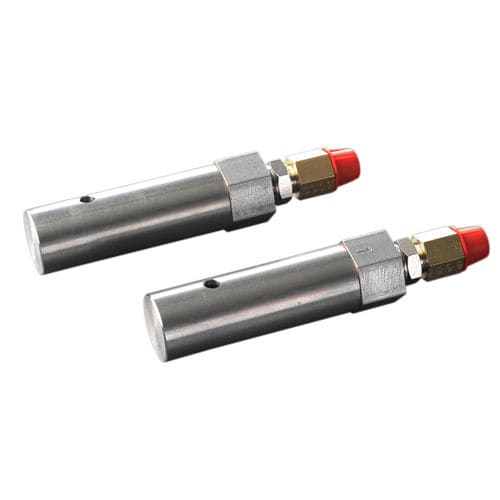

AIR HUMIDE Les guides d'ondes sont normalement pressurisés avec de l'air sec afin d'éviter les inconvénients de l'air humide et du condensat qui entraînent la corrosion et la perte de signal. Bien que la transmission de vapeur d'eau des fenêtres du guide d'ondes soit très faible, une diffusion continue de molécules d'eau provenant de l'air ambiant humide se diffuse à travers le matériau des fenêtres. MONTAGE DE L'ÉCHAPPEMENT Si le guide d'ondes est très étanche, l'apport d'air sec au guide d'ondes est trop faible. C'est pourquoi Delair a développé deux systèmes pour éviter les inconvénients de ce phénomène. L'un d'eux est un système de purge au moyen d'un ensemble d'échappement. Dans le cas de l'application d'un ensemble d'échappement, une très petite quantité d'air est continuellement évacuée de l'antenne vers l'atmosphère, éliminant ainsi la vapeur d'eau éventuellement introduite. L'air sec est à nouveau fourni par le sécheur. TUBE CAPILLAIRE L'ensemble d'échappement se compose d'un boîtier rigide en acier inoxydable, dans lequel est monté un orifice calibré très précisément. Il doit être fitté à l'extrémité du guide d'ondes, d'une combinaison de deux guides d'ondes ou autre. Cet orifice spécial n'est pas réglable. La quantité dépend de la pression du guide d'ondes. TYPES Il existe plusieurs types disponibles. Le plus petit est adapté à l'évacuation de 0,5 l/h à 10-15 mbar, destiné aux plus petits guides d'ondes. Le choix du type dépend du volume et de la pression de fonctionnement du guide d'ondes et de la capacité du sécheur.
