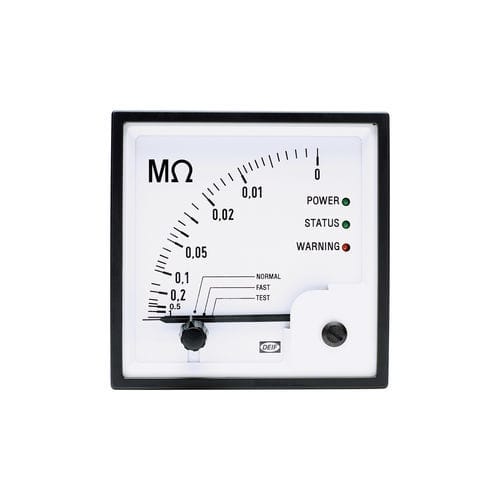

Contrôleur d'isolement AC/DC SIM-Q MKII

DC

Le SIM-Q MKII est particulièrement adapté à la surveillance haut de gamme des réseaux AC/DC caractérisés par une capacité de fuite élevée. Une version basse fréquence (LF) du SIM-Q MKII est disponible pour les systèmes de propulseurs avec des variations de fréquence de 5-20Hz. Le SIM-Q MKII utilise une méthode de mesure brevetée, dans laquelle une tension continue de ±25 V est superposée au système à surveiller. Afin d'éliminer l'influence des capacités du réseau surveillé et des composants AC/DC, le SIM-Q MKII effectue un cycle de mesure automatique qui les compense. La capacité du SIM-Q MKII à mesurer de grandes capacités entraîne de longs cycles de mesure en raison de la charge et de la décharge de la capacité de fuite du réseau. Pour garantir une réaction rapide du produit lors de la recherche de défauts, le SIM-Q MKII a été équipé de trois modes sélectionnables pour des performances optimales : - Mode normal (type IMD : AC/DC) Cycles de mesure longs et temps de réponse relativement long, mais à l'abri des perturbations. En fonction de la capacité et des niveaux de courant continu, le temps de réponse peut être compris entre 10 et 7 000 secondes (2 heures). - Mode rapide (type IMD : AC) Temps de réponse court. Utilisé pour la localisation des défauts lorsque plusieurs groupes doivent être activés/désactivés. La mesure ne compense pas les niveaux de capacité et de courant continu ! - Mode test Utilisé pour l'autotest de la fonction d'avertissement/relais et le réglage du point de consigne. Lorsque le mode est sélectionné, le relais est activé et le compteur affiche la valeur réelle du point de consigne. Utilisez le bouton situé à l'arrière du boîtier pour régler le point de consigne à la valeur souhaitée, puis sélectionnez le mode de surveillance pour la mesure.
