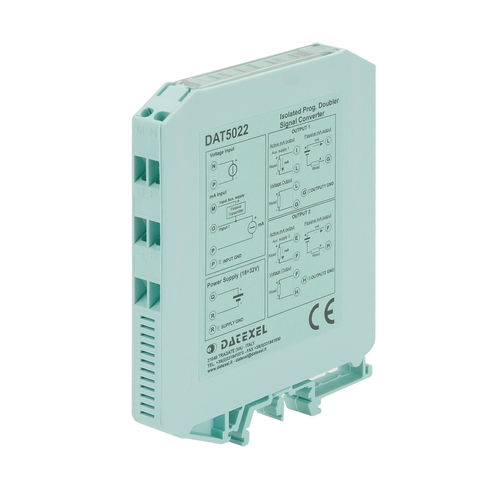

Convertisseur de signal DAT5022

tension / courantà 1 entrée analogiqueà 2 sorties analogiques

Le convertisseur DAT 5022 fournit sur sa sortie 2 signaux de tension ou de courant proportionnels à la valeur du signal normalisé appliqué sur son entrée. L'utilisateur peut programmer les plages d'entrée et de sortie à l'aide des interrupteurs DIP associés. Le réglage des valeurs du zéro et du span est effectué par les potentiomètres ZERO et SPAN situés sur le dessus de l'appareil. L'isolation de 2000 Vac entre l'entrée, l'alimentation et les sorties élimine l'effet d'éventuelles boucles de terre permettant l'utilisation du convertisseur dans des conditions environnementales difficiles. Le DAT 5022 fournit une source d'alimentation auxiliaire du côté entrée pour connecter les boucles de courant active et passive.
