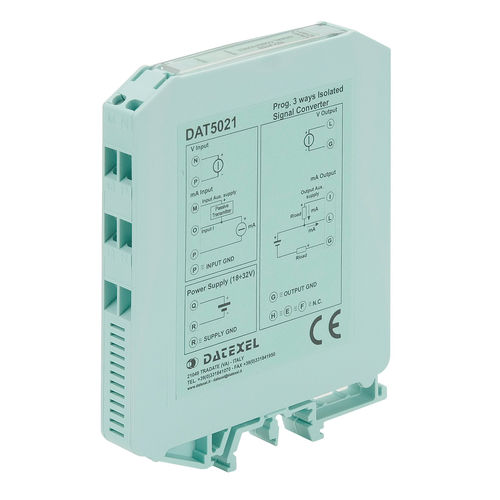

Convertisseur de signal DAT5021

tension / courantà 1 entrée analogiqueà 1 sortie analogique

Le convertisseur DAT 5021 est conçu pour fournir sur sa sortie un signal de tension ou de courant proportionnel à la valeur du signal normalisé appliqué sur son entrée. L'utilisateur peut programmer les plages d'entrée et de sortie à l'aide des interrupteurs DIP appropriés disponibles après l'ouverture de la porte appropriée située sur le côté de l'appareil (voir "Entrée tableau des plages" et "Tableau des plages de sortie"). Sur le dessus de l'appareil se trouvent les leds PWR pour signaler l'état correct de l'alimentation et les potentiomètres ZERO et SPAN pour la régulation du Zéro et du SPAN Valeurs d'étendue de mesure. L'isolation de 1500 Vac entre l'entrée, l'alimentation et la sortie élimine les effets de toutes les boucles de terre éventuellement existantes et permet l'utilisation du convertisseur dans des conditions environnementales difficiles que l'on retrouve dans les applications industrielles. Le DAT 5021 fournit du côté entrée une source d'alimentation auxiliaire pour connecter les boucles de courant actives et passives. De plus, il fournit du côté sortie une source d'alimentation auxiliaire pour connecter les charges actives et passives. Le DAT 5021 est conforme à la Directive UL 61010-1 pour le marché américain et à la Directive CSA C22.2 No 61010-1 pour le marché canadien. Il est logé dans un boîtier en plastique de 12,5 mm d'épaisseur adapté au montage sur rail DIN selon les normes EN-50022 et EN-50035.
