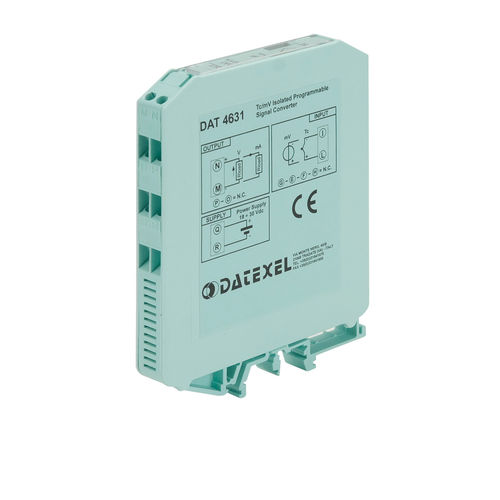

Convertisseur de signal DAT4631-A

tension / courantrépartiteurà double isolation

Le doubleur/convertisseur isolé DAT 4631 A est capable de mesurer et de linéariser les thermocouples standard avec soudure froide interne ou externe l'indemnisation. En fonction de la programmation, les valeurs mesurées sont converties en un signal courant ou tension. L'appareil garantit une grande précision et stabilité des performances en fonction du temps et de la température. La programmation s'effectue par le dip-switch situé dans la fenêtre sur le côté du boîtier. A l'aide de dip-switchs, il est possible de sélectionner l'entrée et le type et la plage et le type de sortie sans recalibrer l'appareil. L'utilisateur peut programmer tous les paramètres de l'appareil pour son propre besoin à l'aide d'un ordinateur personnel ; la configuration par PC permet de programmer les deux paramètres avec deux réglages indépendants. Pour les capteurs à thermocouple, il est possible de régler la compensation de jonction froide (CJC) en interne ou en externe. De plus, il est disponible l'option d'alarme pour l'interruption du signal (burn-out) qui permet de régler la valeur de sortie comme haute ou basse hors échelle. L'isolation galvanique de 1500 Vac sur toutes les voies (entrée, sorties et alimentation) élimine les effets de toutes les boucles de mise à la terre éventuellement existantes et permet à l'appareil d'être mis à la terre l'utilisation du convertisseur dans des conditions environnementales difficiles que l'on trouve dans les applications industrielles. Le DAT 4631 A est conforme à la Directive UL 61010-1 pour le marché américain et à la Directive CSA C22.2 No 61010-1 pour le marché canadien. Il est logé dans un boîtier plastique de 12,5 mm d'épaisseur adapté au montage sur rail DIN selon les normes EN-50022 et EN-50035.
