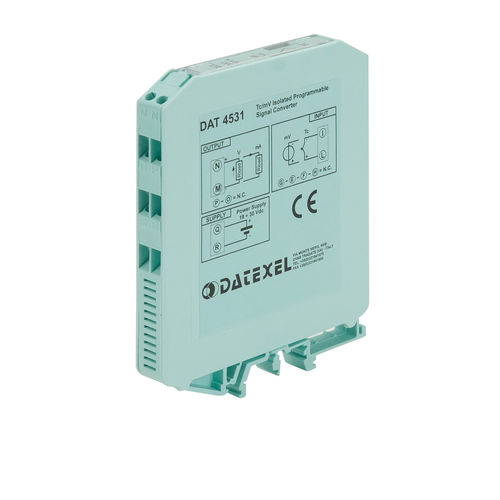

Convertisseur analogique DAT4531-A

tension / courantà 1 entrée analogiqueà 1 sortie analogique

Le convertisseur isolé DAT 4531 A est capable de mesurer et de linéariser les thermocouples standard avec compensation de soudure froide interne ou externe. Dans en fonction de la programmation, les valeurs mesurées sont converties en un signal de courant ou de tension. L'appareil garantit une précision et des performances élevées stabilité en fonction du temps et de la température. La programmation s'effectue par le dip-switch situé dans la fenêtre sur le côté du boîtier. A l'aide de dip-switchs, il est possible de sélectionner l'entrée et le type et la plage et le type de sortie sans recalibrer l'appareil. De plus, l'utilisateur peut programmer tous les paramètres de l'appareil pour ses propres besoins à l'aide d'un ordinateur personnel. Pour les sondes thermocouples, il est possible de régler la compensation de jonction froide (CJC) en interne ou en externe. De plus, il est disponible l'option d'alarme pour l'interruption du signal (burn-out) qui permet de régler la valeur de sortie comme haute ou basse hors échelle. L'isolation galvanique de 1500 Vac sur toutes les voies (entrée, sortie et alimentation) élimine les effets de toutes les boucles de mise à la terre éventuellement existantes et permet à l'appareil d'être mis à la terre l'utilisation du convertisseur dans des conditions environnementales difficiles que l'on trouve dans les applications industrielles. Le DAT 4531 A est conforme à la Directive UL 61010-1 pour le marché américain et à la Directive CSA C22.2 No 61010-1 pour le marché canadien. Il est logé dans un boîtier plastique de 12,5 mm d'épaisseur adapté au montage sur rail DIN selon les normes EN-50022 et EN-50035.
