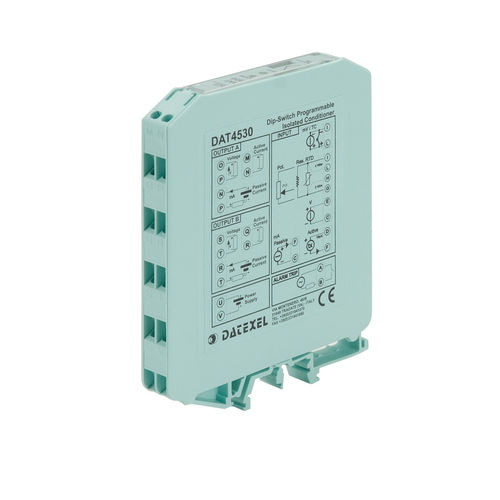

Convertisseur/isolateur de signal DAT4530

analogiqueà 2 sorties analogiquessur rail DIN

DESCRIPTION GÉNÉRALE Le convertisseur universel isolé DAT 4530 est capable de mesurer et de linéariser des signaux de tension, de courant et de résistance, des potentiomètres et des potentiomètres standard thermocouples et RTD avec, si nécessaire, la compensation de soudure froide, la compensation des fils. Pour les entrées mV, V et mA, il est possible de régler une fonction pour l'échantillonnage rapide (option HS) ou pour extraire la racine carrée du signal mesuré (option SQRT). En fonction de la programmation, la valeur mesurée sont converties en un signal de courant ou de tension sur les deux sorties. De plus, un contact de sortie est disponible comme alarme de déclenchement. Par dip-switchs accessibles en ouvrant la fenêtre sur le côté du boîtier, il est possible de sélectionner le type et la plage d'entrée ainsi que le type de sortie sans recalibrer l'appareil. L'utilisateur peut régler les deux sorties avec des réglages indépendants, les paramètres de l'alarme de déclenchement et les paramètres optionnels pour son ordinateur personnel sa propre nécessité ; L'isolation galvanique entre l'entrée, les sorties et l'alimentation électrique élimine les effets de toutes les boucles de terre éventuellement existantes et permet l'utilisation de la fonction dans des conditions environnementales difficiles que l'on trouve dans les applications industrielles. L'appareil garantit une grande précision et une stabilité des performances aussi bien en fonction du temps et de la température. Le DAT 4530 est conforme à la Directive UL 61010-1 pour le marché américain et à la Directive CSA C22.2 No 61010-1 pour le marché canadien. Il est logé dans un boîtier plastique de 12,5 mm d'épaisseur adapté au montage sur rail DIN selon les normes EN-50022 et EN-50035.
