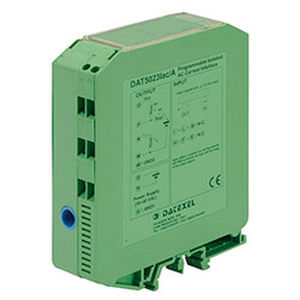

Convertisseur de signal DAT5023Iac-D

à 1 entrée analogiqueà 1 sortie analogiquesur rail DIN

Le convertisseur DAT 5023Iac est conçu pour détecter la valeur TRMS du signal de courant alternatif de 0÷5 A à 0÷60 A appliqué sur son entrée fournissant un signal de sortie tension ou courant. L'utilisateur peut programmer les plages d'entrée et de sortie à l'aide des interrupteurs DIP appropriés disponibles après l'ouverture de la porte appropriée située sur le côté de l'appareil. Le réglage des valeurs de Zéro et de Span est effectué par les potentiomètres ZERO et SPAN situés sur le dessus de l'appareil. L'isolation de 2000 Vac entre l'alimentation et la sortie élimine les effets de toutes les boucles de terre éventuellement existantes et permet l'utilisation du convertisseur dans des conditions environnementales difficiles dans les applications industrielles. La mesure du signal d'entrée est effectuée par un connecteur en croix et un transducteur à effet Hall, ce qui permet d'isoler le côté entrée de la sortie et de l'alimentation.
